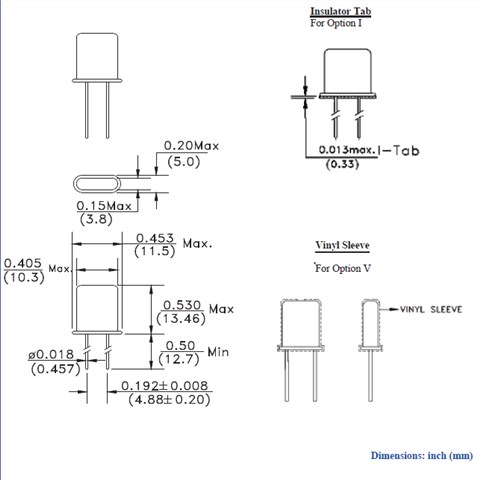

ABRACON晶振,進口晶振,AB晶振.49S型雙引腳插件型石英晶體諧振器,該系列的晶體產品多年來在市面上一直受到用戶們廣泛使用,常用于多功能打印機,CPU,輸出機,計算機和數據通信等產品身上,美國ABRACON品牌的這款A(yù)B晶振具有大型可拉伸應用寬頻率范圍特性,具有多用途功能,是一種高可靠性晶體產品.
石英晶振的研磨技術:通過對晶振切割整形后的晶片進行研磨,使石英晶振的晶片達到(厚度/頻率)的一定范圍.石英晶振晶片厚度與頻率的關系為:在壓電晶體行業,冠杰電子生產晶振頻率的高低是顯示冠杰電子技術水平的一個方面,我公司冠杰電子通過理論與實際相結合,累積多年的晶振研磨經驗,通過深入細致地完善石英晶振研磨工藝技術,注重貼片晶振研磨過程的各種細節,注重晶振所用精磨研磨設備的選擇.

振蕩電路的檢查方法：
振蕩頻率測量
必須盡可能地測量安裝在電路上的諧振器的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因?yàn)榫彌_器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。
探針不影響圖3，因?yàn)樵贗C上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。ABRACON晶振,進口晶振,AB晶振

此外，振蕩頻率與測量點不同。
1、測量緩沖輸出
2、振蕩級輸出測量
三.通過電容器測量振蕩級輸出

上圖示出以上1-3個測量點和所測量的
除緩沖器輸出外，振蕩頻率較低。
