溫補晶振,貼片晶振,DSB321SCB晶振,3.2*2.5mm是市場上較為常用的晶振體積,TCXO晶振本身的優越性能加上3225的尺寸,使這款溫補晶體振蕩器具有多用途特性,每年為KDS株式會社帶來上億的產值,即使是在更小的2016mm和2520mm溫補晶振面前也毫不遜色.
溫補晶振 |

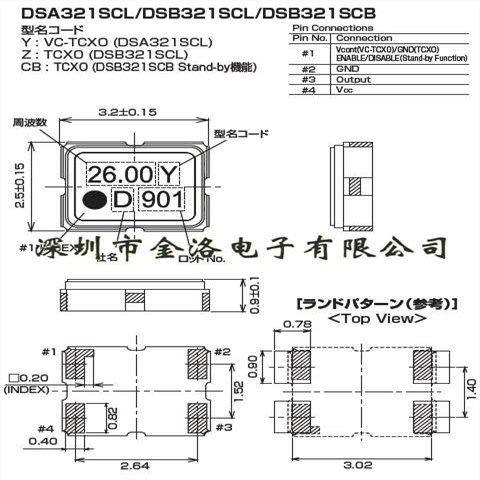

標示 |
DSB321SCB晶振 |
晶振基本信息對照表 |
標準范圍 |
f0 |
9.600MHz~52.000MHz |
|
電源電圧 |
Vcc |
+1.8V,+2.6V,+2.8V,+3.0V,+3.3V |
|
輸出電流 |
Icc |
3.5 mA max. |
Vcc=3.3V |
頻率負載 |
L_CMOS |
15pF |
CMOS出力 |
標準頻率偏差 |
f_tol |
±1.5ppm |
初期偏差、 |
輸出電壓 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
|
對稱 |
SYM |
40%~60% |
50% Vcc |
標準時間 |
tr/tf |
12 ns max.(1.8~80MHz) |
10%Vcc~90%、L_CMOS=15pF |
抗沖擊
晶體產品可能會在某些條件下受到損壞。例如有源晶振從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。溫補晶振,貼片晶振,DSB321SCB晶振
輻射
暴露于輻射環境會導致產品性能受到損害,因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶體振蕩器或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致產品所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 (比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能。)
鹵化合物
請勿在鹵素氣體環境下使用溫度補償晶體振蕩器。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。進口3225有源晶體振蕩器,小型溫補晶體振蕩器,DSB321SCB晶振
輸出波形與測試電路
1.時序表
2.測試條件
(1)電源電壓
超過 150µs,直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。溫補晶振,貼片晶振,DSB321SCB晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時,探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時,可同時進行測量。進口3225有源晶體振蕩器,小型溫補晶體振蕩器,DSB321SCB晶振
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽,以觀察波形。
(請勿使用該探頭的長接地線。)
3.測試電路
