KDS石英晶振以優良的產品迅速占領了中國市場,KDS品牌以在國內電子元件中深入民心,KDS晶振以專業化系統在全國各地的工廠生產.KDS以高超的生產技術,一流的生產設備,KDS產品在業界屬于高端產品,其應用偏向中高端市場. 接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能.

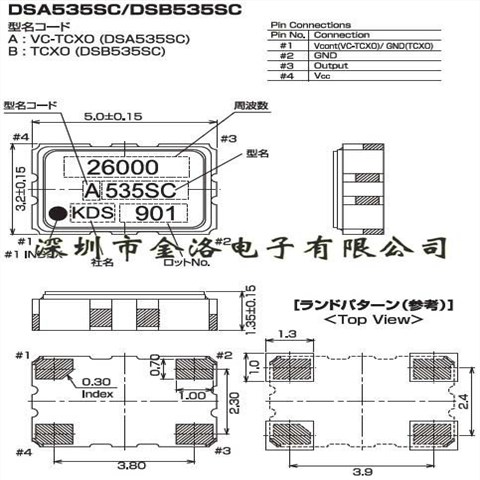

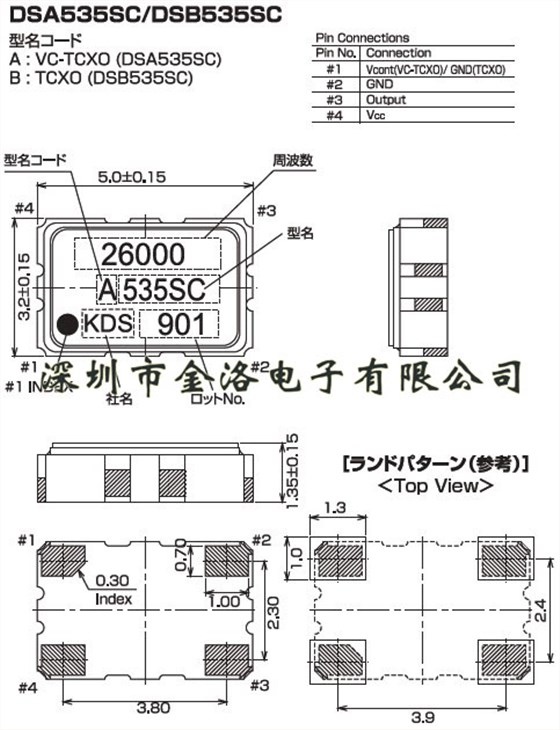

溫補晶振,有源晶振,DSB535SC晶振,是日本大真空株式會社TCXO系列產品中體積最大的一款,尺寸是5.0*3.2*1.35mm,晶振頻率從10M~30M之間可供選擇,最大的電源電壓不超過3.3V,真正的節流省電實現低相噪,低電壓,低功耗等優良電氣特性.

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。

設計振蕩回路的注意事項

1.驅動能力

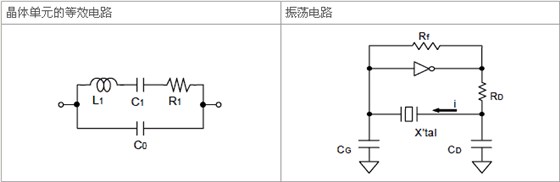

驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

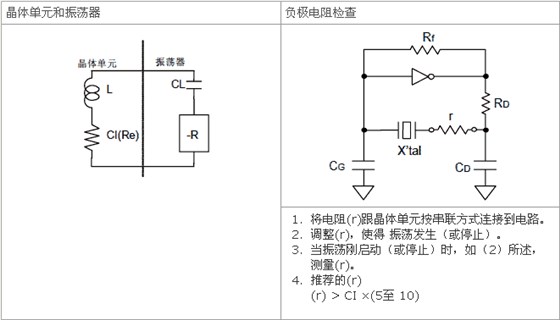

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

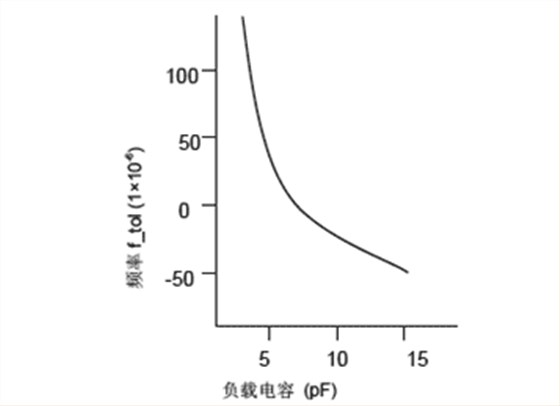

頻率和負載電容特征圖器

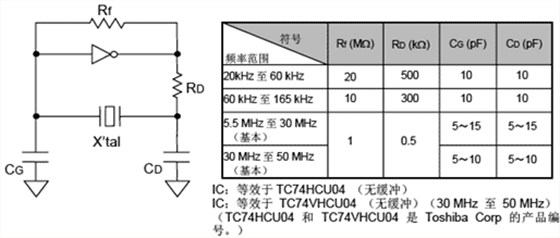

振蕩回路參數設置參考
