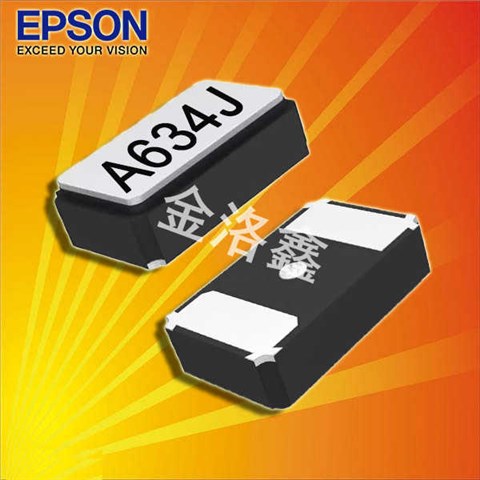

愛普生晶振FC-12M,X1A000061000300音叉晶體是一款尺寸為2012mm無源晶振,32.768K晶振,時鐘晶體，該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差小）的中間領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等,等用途,并具備高穩定性能和高質量的特色，使得其身受市場的歡迎，尤其是電子產品時鐘應用等領域的首要之選.
X1A000061000300晶振參數表
| 項目 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| FC-12M | FC-12M TYPE | |||
| 額定頻率范圍 | f_nom | 32.768kHz | 32kHz to 77.5kHz |
請聯系我們以便獲取其它可用 頻率的相關信息 |
| 儲存溫度 | T_stg | -55 °C to +125 °C | 裸存 | |
| 工作溫度 | T_use | -40 °C to +85 °C | ||
| 激勵功率 | DL | 0.5µW Max. | ||
| 頻率公差（標準） | f_tol |
±20 × 10-6 ±30 × 10-6 |
+25 °C,DL=0.1 µW 如需更嚴格的公差,請聯系我們 | |
| 拐點溫度 | Ti | +25 °C±5 °C | ||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2Max | ||
| 負載電容 | CL | 12.5pF | 請與我們聯系除了12.5 pF | |
| 串聯電阻（ESR） | R1 | 90kΩ Max. | 90kΩ to 65kΩ | |
| 串聯電容 | C1 | 6.4fF Typ. | 7.0fF to 2.7fF | |
| 分路電容 | C0 | 1.3pF Typ. | 1.6pF to 0.8pF | |
| 頻率老化 | f_age | ±3 ×10-6/ year Max | +25 °C, 第一年 | |

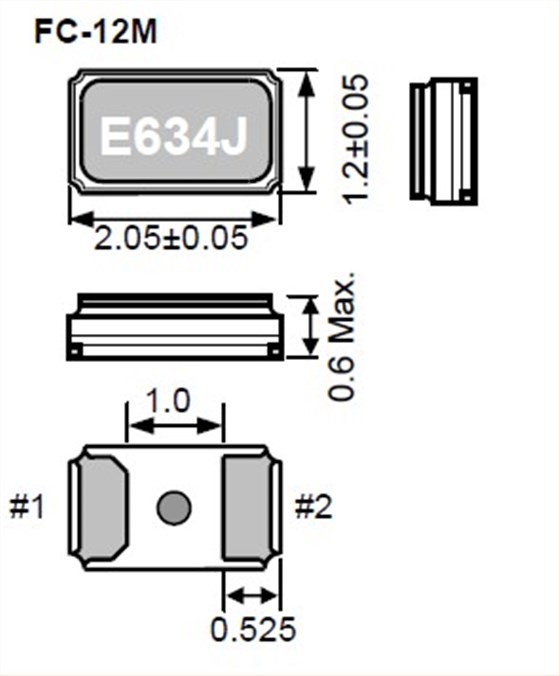

愛普生晶振FC-12M,X1A000061000300音叉晶體尺寸圖
愛普生晶振FC-12M,X1A000061000300音叉晶體 使用注意事項
耐焊性
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
| 品牌 | 編碼 | 尺寸 | 型號 | 頻率 | 負載 | 精度 | 工作溫度 |
| EPSON愛普生 | X1A000061000200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000061000300 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 12.5 pF | +/-30.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000061000800 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000061003000 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 8 pF | +/-20.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000061003200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 6.6 pF | +/-20.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000021000200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000021000700 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000021000800 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000021001000 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768K | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000021001100 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000021001200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000021001300 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000021001400 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | -10.0/+30.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000021001500 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | 20.0/+60.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000021001600 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
| EPSON晶體 | X1A000061000600 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000061002400 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | +/-10.0 ppm | -40 to +85 °C |
| EPSON愛普生 | X1A000061003500 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF | +/-10.0 ppm | -40 to +85 °C |
