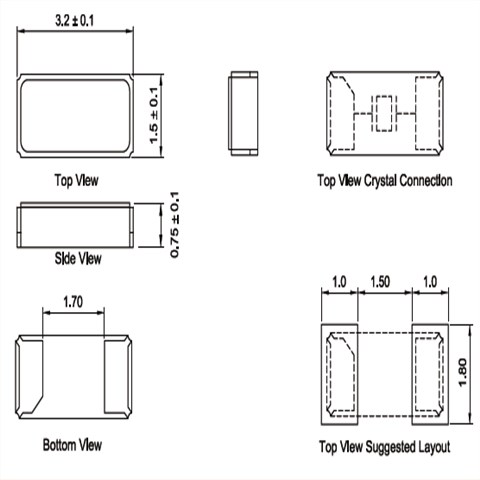

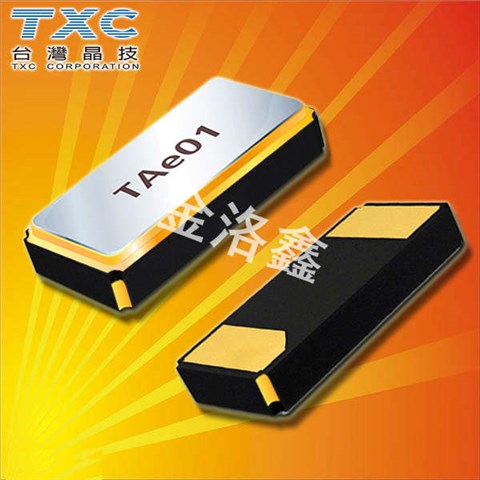

TXC晶振,貼片晶振,9HT10晶振,石英晶振,貼片石英晶體諧振器，又簡稱為排帶包裝，這是這產品采用排帶盤式包裝，使產品在焊接時能采用SMT自動貼片機高速的焊接，大大節約人工，提高工作效率。32.768KHz千赫子時鐘晶體，其本身主要應用在時鐘控制產品，或者是控制模塊，主要給時鐘芯片提供一個基準信號，其主要各項功能還得看應用何種產品。本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
晶振高精密點膠技術：石英晶振晶片膠點的位置、大小：位置準確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。3.4.1、點膠時應注意膠點的大小和位置。不宜過大或過小。（生產現場應該有很多照片）3.4.2、導電膠應注意有效期、儲存溫度、開蓋次數、充分?jǐn)嚢琛⑹覝胤胖脮r(shí)間、烤膠最高溫度、烤膠時間、升溫速率、升溫起始最高溫度。3.5、微調：使用真空鍍膜原理，微調晶體諧振器的頻率達到規定要求（標稱值/目標值）。也有離子刻蝕法進行微調。3.5.1、注意：微調時應注意微調偏位、微調量過大（主要是被銀頻率影響）、微調 MASK 的選用。

一般來說，微處理器的振蕩電路由考畢茲電路顯示派生如下：鎘和CG是外部負載電容，其中已建成的芯片組。 （請參閱芯片組的規格）Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。一個穩定的振蕩電路需要的負電阻，其值應是金屬晶振阻力的至少五倍。它可寫為|-R|>5的Rr。例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）以下說明：線路連接的電阻（R）與晶體串聯.TXC晶振,貼片晶振,9HT10晶振,石英晶振

（2）從起點到振蕩的停止點調整R的值。（3）振蕩期間測量R的值。(4）你將能夠獲得負電阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所連接的電路的雜散電容，可能會影響測定值。如果晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：降低外部電容（Cd和CG）的值，并采用其他無源石英晶振具有較低負載電容（CL）。采用具有較低電阻（RR）的晶振。使用光盤和CG的不等價的設計。我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。
當有信號輸出從XOUT但不辛，其表示后面的功耗的情況下 - 電極后端電路是極其巨大的。我們可以添加一個緩沖電路的輸出和它的后電極之間，以驅動后端電路。但1-5的方法上面提到的，你也可以按照步驟1-4-4的三種方法。如有不明白請聯系我公司SMD晶振的應用工程師和IC制造商尋求進一步的幫助，如果你的問題不能得到解決。系統無法運行，因?yàn)榫w沒有足夠的輸出波形振幅。

振蕩頻率測量:必須盡可能地測量安裝在電路上的諧振器的振蕩頻率的真實值，使用正確的方法。32.768K無源晶振在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。TXC晶振,貼片晶振,9HT10晶振,石英晶振

此外，32.768K音叉晶體諧振器振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。

振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），3215貼片晶振需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。

負載電容：如果振蕩電路中負載電容的不同，可能導致3215mm電子表晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。
