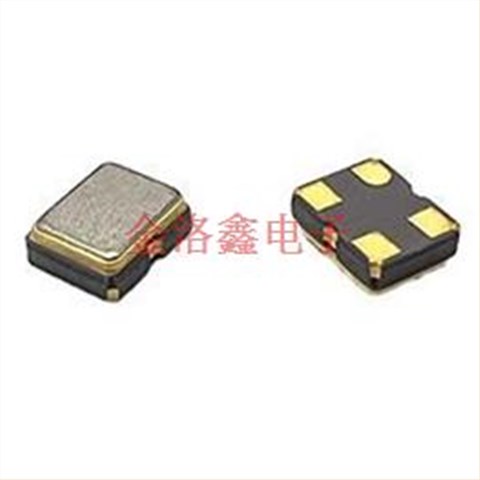

RTC晶振,SM33K進口晶振,PLETRONICS晶振,SM3344KE-32.768K,2520有源貼片
SM3344KE - 32.768K作為Pletronics的進口SM33K系列晶振,是RTC應用領域的佼佼者。采用2520貼片晶振封裝,體積小巧,便于在電路板上進行高密度安裝,滿足現代電子設備小型化、集成化的發展需求。其以32.768kHz的標準頻率,為實時時鐘系統提供精準的計時信號。運用先進的制造技術和優質材料,在 - 40℃至 + 85℃的寬溫度范圍內,頻率偏差能被嚴格控制在極小范圍,展現出卓越的頻率穩定性。無論是在智能穿戴設備中記錄運動數據的時間戳,還是在物聯網傳感器節點中確保數據采集的時間同步,這款32.768K有源晶振都能憑借其穩定的性能,成為保障設備精準計時的先鋒。
SM3344KE - 32.768K在設計上融入了Pletronics的創新理念,2520有源貼片封裝設計不僅實現了體積的小型化,還優化了散熱性能和電氣性能。這種設計使得晶振在緊湊的空間內能夠更好地散熱,減少因溫度變化對頻率穩定性的影響,同時提升了電氣性能,降低了信號干擾,提高了頻率精度。通過不斷優化內部電路和晶體結構,有效降低了相位噪聲,進一步增強了其在RTC應用中的性能表現。與市場上同類石英晶振相比,SM3344KE - 32.768K具有更高的性價比和更好的適應性。Pletronics持續投入研發資源,對晶振的性能進行優化,使其憑借創新設計和卓越性能,引領著2520封裝有源貼片RTC晶振的發展潮流,為電子設備制造商提供更優質、更高效的時鐘解決方案。
在生產SM3344KE - 32.768K的過程中,Pletronics晶振秉持環保理念,積極踐行綠色制造。從原材料的選擇到生產工藝的優化,都嚴格遵循國際環保標準,確保晶振符合RoHS、REACH等環保法規要求,無鉛、無汞、無其他有害物質。采用環保型生產技術,降低能源消耗,減少廢棄物排放,致力于減少對環境的負面影響。這種環保設計不僅符合現代社會對綠色電子產品的需求,也體現了Pletronics對可持續發展的承諾。在電子行業日益注重環保的今天,SM3344KE - 32.768K以其環保特性,成為綠色電子元器件的典范,為注重環保的電子設備制造商提供理想選擇,推動整個電子行業朝著更加環保、可持續的方向發展。
RTC晶振,SM33K進口晶振,PLETRONICS晶振,SM3344KE-32.768K,2520有源貼片

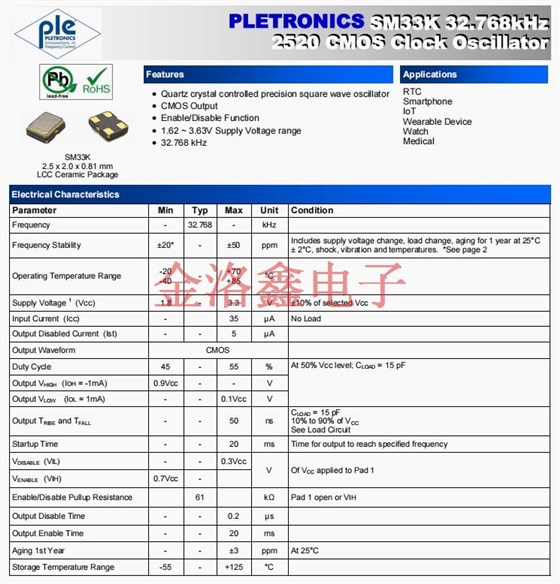

Parameter | Min | Typ | Max | Unit | Condition | |||
Frequency | - | 32.768 | - | kHz | ||||
Frequency Stability | ±20* | - | ±50 | ppm |
Includes supply voltage change, load change, aging for 1 year at 25°C
± 2°C, shock, vibration and temperatures. *See page 2
|
|||
Operating Temperature Range |
-20 -40 |
- |
+70 +85 |
°C | ||||
Supply Voltage1(VCC) | 1.8 | - | 3.3 | V | ±10% of selected Vcc | |||
Input Current (ICC) | - | 35 | µA | No Load | ||||
Output Disabled Current (Ist) | - | - | 5 | µA | ||||
Output Waveform | CMOS輸出晶振 | |||||||
Duty Cycle | 45 | - | 55 | % | At 50% Vcc level; CLOAD= 15 pF | |||
Output VHIGH(IOH= -1mA) | 0.9Vcc | - | - | V | ||||
Output VLOW(IOL= 1mA) | - | - | 0.1Vcc | V | ||||
Output TRISEand TFALL | - | - | 50 | ns |
CLOAD= 15 pF
10% to 90% of VCC
See Load Circuit
|
|||
Startup Time | - | - | 20 | ms | Time for output to reach specified frequency | |||

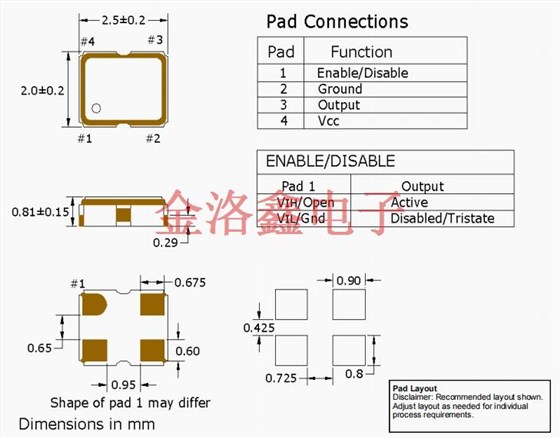

VDISABLE(VIL) | - | - | 0.3Vcc | V | Of VCCapplied to Pad 1 | |||
VENABLE(VIH) | 0.7Vcc | - | ||||||
Enable/Disable Pullup Resistance | 61 | kΩ | Pad 1 open or VIH | |||||
Output Disable Time | - | - | 0.2 | µs | ||||
Output Enable Time | - | - | 20 | ms | ||||
Aging 1st Year | - | - | ±3 | ppm | At 25°C | |||
Storage Temperature Range | -55 | - | +125 | °C |
RTC晶振,SM33K進口晶振,PLETRONICS晶振,SM3344KE-32.768K,2520有源貼片
RTC晶振,SM33K進口晶振,PLETRONICS晶振,SM3344KE-32.768K,2520有源貼片
所有產品的共同點
1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害,因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 (比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能。)
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
