AKER晶振,貼片晶振,CXF-321晶振,汽車車載晶振

頻率：10.000MHz~54.000MHz

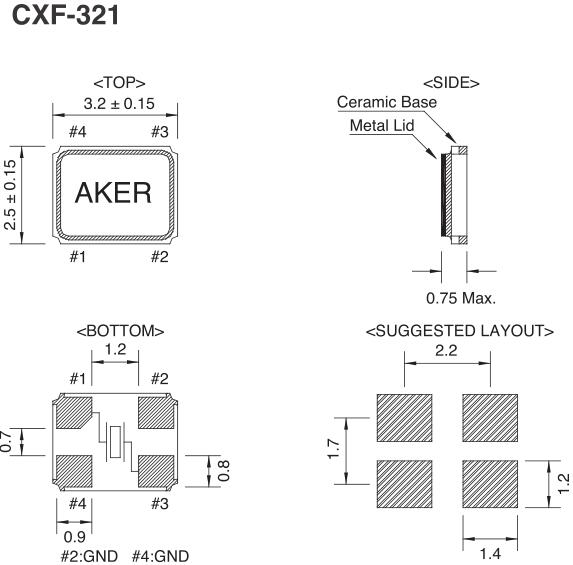

尺寸：3.2*2.5*0.75mm

3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高的信賴性適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高的溫回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

晶振技術參數點擊下載

JLXNR-2

安碁科技為一晶體振蕩器專業制造商，一直致力于提供給顧客高品質的時鐘晶振產品。而為了能不斷地提供顧客更優質的產品，借著ISO 9001及TS 16949等品質管理系統的導入，以便能提升公司內全體人員之品質觀念，進而達到品質保證的目的。安碁認知在企業追求利潤與成長的同時，亦須取之于社會，用之于社會，實踐經濟、社會及環境共榮共存的永續發展。因此，推動企業社會責任(CSR) 為安碁應盡之責任。
2017安碁榮獲2017上海智能交通展優秀產品獎。參與經濟部加工出口區管理處所提出加工出口區形塑新風貌—公司草皮綠化工程，為環保盡一份心力。AKER晶振,貼片晶振,CXF-321晶振,汽車車載晶振
2016編制符合GRI 4.0之企業社會責任報告書。
2015取得ISO50001認證。
2014添購生產設備與儀器提升貼片晶振精密度與品質。
2013 10月成立上海分公司。
2012增購機器設備擴充產能。
2010增資美國子公司拓展業務。

AKER晶振,貼片晶振,CXF-321晶振,汽車車載晶振.小型表面貼片型SMD晶振,適合使用在汽車電子領域中,也是特別要求高的可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從10MHz起對應,小型,薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高的溫回流溫度曲線要求,符合AEC-Q200標準.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶體諧振器晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

AKER Crystsl	符號	CXF-321晶振	基本信息對照表
Crystal標準頻率	f_nom	10.000MHz~54.000MHz
儲存溫度	T_stg	-55°C ~+150°C	裸存
工作溫度	T_use	-40°C ~+85°C -40°C ~+125°C	AKER Crystal特定的溫度
激勵功率	DL	10μW (100μW Max.)	如你有最大激勵功率為100μW需求,請聯系我們金洛電子
精度	f_— l	±10ppm~±100ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	±20ppm~±100ppm/+25°C ±5°C
負載電容	CL	6pF~47pF	可按客戶需求指定
串聯電阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
頻率老化	f_age	±3×10-6 / year Max.	+25°C,第一年

臺灣AKER晶振公司MHZ系列料號表：

CXF-321 3225

焊接和超聲波清洗
無源進口3225晶體的焊接溫度條件是旨在允許同時處理其他電子元件，但取決于產品類型條件可能受到限制。確認使用前的條件。基本上，超聲波清洗助焊劑允許，但在某些情況下，與振蕩共振超聲波清潔器的頻率可能會導致晶體單元的特性惡化。請檢查所有清潔前的條件。
腐蝕性物質的影響
當石英晶體諧振器單元接觸鹽或腐蝕性材料或長期暴露于某些物質這可能是氯化物或硫化物氣體等氣氛造成嚴重的缺陷，例如包裝失去其密封性由于腐蝕。選擇粘合劑或灌封時要特別小心用于晶體單元周邊的試劑。
安裝引線安裝型晶體單元
（1）在PC板上安裝一個晶體單元，使其高度單位低于其他部分；這樣可以防止
由于沖擊引起的破損引起的支架式玻璃上方。玻璃破碎可能會影響氣密性密封導致性能下降。
（2）安裝鉛封式晶體單元時使用PC板，PC上的孔之間的距離電路板應該等于端子之間的距離晶體單元安裝。螺距中最輕微的誤差可能會導致玻璃裂縫水晶單元支架的一部分。AKER晶振,貼片晶振,CXF-321晶振,汽車車載晶振
（3）安裝引線型晶體單元時，我們建議設備應與PC聯系電路板和焊接方式，以防止疲勞和由于機械共振引起的引線斷裂。
（4）在PC板上安裝貼片晶振后，移動如圖14所示的單元使支架基底玻璃破裂導致特性惡化。別動了這樣的水晶單元。
