3分鐘帶你探索西鐵城CS325S24000000ABJT晶振編碼的意義

來源：金洛鑫瀏覽：- 發布日期：2019-09-25 11:23:58【大中小】

分享到：

當說起西鐵城的時候大家腦海里,第一時間想到的可能是他們的石英手表與機械手表,シチズンファインデバイス株式會社生產的手表,確實是國際大品牌,從1959年成立開始,西鐵城集團是從一家鐘表組裝和手表零件工廠做起的,直到1975才成立一個新部門,專門研發和生產手表用的音叉晶體系列.并且在電子元器件行業里,西鐵城晶振是其中的佼佼者,并且在我國的鄭州和蘇州都建立了分工廠,西鐵城同時量產32.768K和MHz系列的石英晶體,雖然型號不多,但大部分都是市場上銷量比較好的.

如今的科技是越來越日新月異,這幾年西鐵城集團也在不斷的提升自己的生產技術,研發更利于提高石英晶振品質與穩定性的工藝,西鐵城晶體的加工,超精密精細加工,表面處理,熱處理,薄膜等技術是業界里做得比較好的,保障了石英晶體和石英振蕩器產品的質量,擁有大批量生產的能力,可滿足國內外供應的需求.西鐵城品牌被廣泛使用的型號主要有CM315D晶振,CM315晶振,CFS-206晶振,CM130晶振,CM200C晶振,CS325S晶振等.

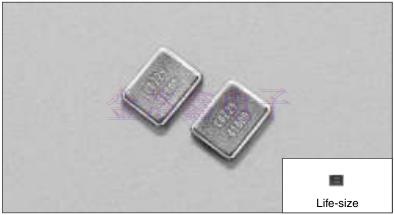

舉例的這些型號中前幾個都是KHz系列的,最后一個CS325晶振才是MHz的,因為シチズンファインデバイス株式會社量產的32.768K系列產量比較大,MHz系列的比較少,但這顆3225mm晶振每年為西鐵城集團帶來不小的收益,因此今年來為大家分析下CS325晶振的原廠編碼.

西鐵城MHz系列原廠編碼:

CS325S24000000ABJT	CS325S	MHz Crystal
CS325S25000000ABJT	CS325S	MHz Crystal
CS325S27000000ABJT	CS325S	MHz Crystal
CS325S16000000ABJT	CS325S	MHz Crystal
CS325S28636300ABJT	CS325S	MHz Crystal
CS325S13560000ABJT	CS325S	MHz Crystal
CS325S18432000ABJT	CS325S	MHz Crystal
CS325S13000000ABJT	CS325S	MHz Crystal
CS325S27000000EEQT	CS325S	MHz Crystal
CS325S33333300ABJT	CS325S	MHz Crystal
CS325S20500000ABJT	CS325S	MHz Crystal
CS325S19200000EEQT	CS325S	MHz Crystal

在此之前問大家一個問題,您了解什么是晶振的原廠編碼及其意義嗎?有許多采購或者工程,在咨詢日系的石英晶振時,會問到他們咨詢的那顆料的編碼代表什么意思.其實對于外行人來說,是很難完全弄懂晶振原廠編碼的,所謂的原廠編碼,說簡單點就是產品的零件編號,并不容易解釋,但既然有客戶在問了,金洛鑫電子就為大家探索下編碼的含義.

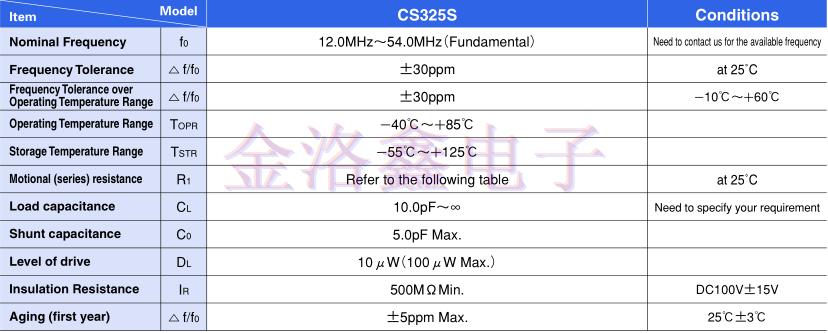

我們來看下CS325S24000000ABJT晶振這顆料,從前面的開頭來看就是我們剛剛提到那顆西鐵城3225封裝的料號,后面的數字代表的是頻率,這款貼片晶振的標準頻率范圍是12.000MHz~54.000MHz,編碼是將這個料號的參數細化了.因為西鐵城晶振的規格書都是一個料號一個系列的,里面包含這顆晶振所有的規格,我們可以通過原廠編碼得知這顆料具體的參數指標,這就是為什么用戶需要原廠編碼的原因.

我們再來看看,CS3225壓電石英晶體的常規頻率公差是±30ppm,但是如果有其他的要求,可以聯系供應商與原廠協商定制,通常像西鐵城晶振這樣的大規模制造商,都可以接受定制,并給出合理的方案.后面的字母A代表的就是精度,這個料號的可以達到高精度的要求,從±5ppm,±10ppm,±15ppm,±20ppm,±25ppm,±30ppm,±50ppm到±100ppm都可以選擇.再往后的字母B指的是溫度頻率工作溫度范圍內的頻率公差,當溫度超過范圍內指定的精度也會隨之而變化.J這個字母代表的是負載電容,常用的負載電容主要有10PF,12PF,15PF,16PF,18PF,20PF等.最后那個字母T則是石英晶振編帶包裝的單位,像這種3225小尺寸的封裝,包裝數量通常是3000pcs/盤的.

CITIZEN FINEDEVICE CO.,LTD.無源晶體與有源晶振的料號只有幾十款,在眾多日系品牌中不算多,但是每一顆晶體晶振,西鐵城公司都在用心的生產,產品符合高精度,高品質,低功耗,成本合理的要求,因此被廣泛的應用到各行各業的生產制造中去.如需采購或咨詢,可聯系0755-27837162,金洛鑫電子將竭誠為您服務!
