日本NDK貼片晶振產品的型號是如何組成的?

來源：金洛鑫瀏覽：- 發布日期：2019-05-28 10:25:53【大中小】

分享到：

日本電波工業株式會社（NDK）的貼片晶振一直備受廣大用戶的歡迎，越來越多的客戶主動的了解NDK晶振公司，尤其是這家公司貼片晶振的型號命名規則。那么NDK晶振產品的料號是如何組成的呢？請看下面金洛鑫電子整理的內容。

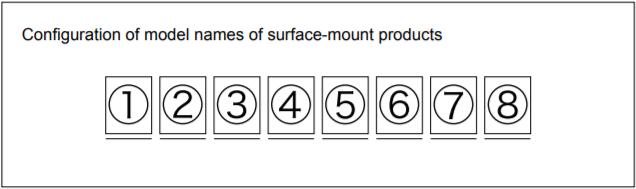

NDK晶振的表面貼裝（SMD）產品型號名稱系統如下：

①NDK的符號：N

②產品符號：見表1。

表1產品的符號：

產品符號	產品
X	水晶單位
T	溫補晶體振蕩器（TCXO）
H	烤箱控制晶體振蕩器（OCXO）
V	壓控晶體振蕩器（VCXO）
P	簡單封裝晶體振蕩器（SPXO）
Z	晶振時鐘振蕩器
M	單片濾波器
S	SAW設備

③④晶振主體在縱向上的標稱長度用兩位數表示。第三個數字四舍五入。

⑤⑥產品主體在橫向上的標稱長度用兩位數表示。第三個數字四舍五入。示例：3.2 mm x 2.5 mm表示為3225。

⑦構成材料和密封方法的符號：見表2。

表2密封方法的符號：

產品密封類	符號	產品密封方法	包裝材料
氣密密封	C	粘合密封	基礎	覆蓋
	M	樹脂成型	陶瓷
	P	粘合密封	樹脂
	G	玻璃密封	樹脂
	R	電阻焊接密封	陶瓷
	S,D	縫焊密封	陶瓷	金屬
	A	Au/Sn密封	陶瓷	金屬
	H	樹脂密封	陶瓷	金屬
非氣密密封	W	-	陶瓷	金屬
	X	-	板	金屬
	Y	-	板	非金屬
	Z	-	模子	金屬
其他	B	印有多個石英晶體的印刷電路板，其頂面貼有銘牌

⑧型號名稱注冊順序的詳細符號：A到Z.

當設計為鉛封裝的產品在二次加工過程中轉換為SMD晶振產品時，二次加工前給出的產品型號名稱通常用于描述它們。示例：AT-41CD2（AT-41帶底座）
