Taitien的32.768kHz晶體滿足從緊湊型可穿戴設備到堅固耐用工業設備等各種應用

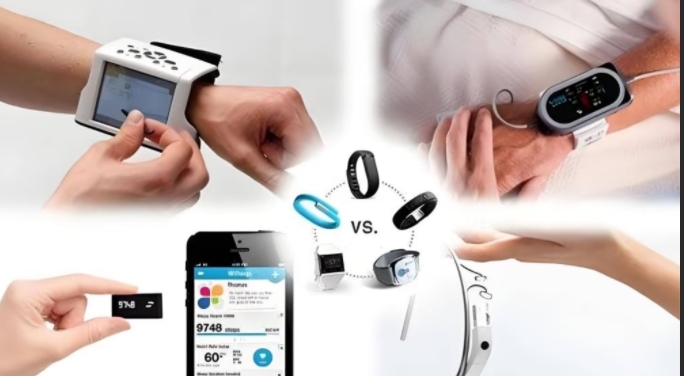

可穿戴設備行業正面臨"功能集成"與"形態輕薄"的雙重挑戰,方面需要搭載心率監測,血氧檢測,GPS定位等多元功能模塊,另一方面需滿足用戶對"無感佩戴"的需求,這就對核心元件的尺寸,功耗與穩定性提出了極致要求.Taitien的32.768kHz晶振通過針對性的技術優化,精準解決了可穿戴設備的設計難點.在尺寸控制上,Taitien突破微型化封裝技術瓶頸,推出的OZ-I系列晶體振蕩器尺寸僅為2.05×1.65mm,厚度可低至0.8mm,這一規格遠低于行業平均的3.2×2.5mm封裝標準.如此緊湊的尺寸設計,能為可穿戴設備內部節省近40%的空間,讓工程師在設計智能手表表盤,健康監測貼片等產品時,有更多空間集成電池,傳感器等關鍵部件.例如某知名智能手環廠商在采用OZ-I系列晶體后,成功將設備厚度從12mm降至8mm,同時將電池容量提升20%,實現了"更輕薄"與"更長續航"的雙重突破.
功耗優化是可穿戴設備晶振的另一核心訴求.由于多數可穿戴設備依賴紐扣電池或小型鋰電池供電,且需長期處于待機狀態(如智能手表待機時長需達到7天以上),低功耗元件成為延長續航的關鍵.Taitien通過采用高阻抗石英晶片,優化振蕩電路拓?fù)浣Y(jié)構,將32.768kHz時鐘信號源的靜態功耗控制在10µA以內,動態功耗可低至5µA,這一水平較行業同類產品降低約30%.以某款搭載該晶體的智能手環為例,在每日正常使用(包括1小時運動監測,10次消息提醒)的場景下,續航時間從原來的5天延長至7天,大幅減少了用戶的充電頻率.頻率穩定性則直接影響可穿戴設備的數據采集精度.可穿戴設備在日常使用中會面臨溫度波動(如從室內25℃到室外-10℃的環境變化),人體皮膚溫度傳導等問題,若晶體頻率穩定性不足,可能導致傳感器數據采集偏差.Taitien的32.768kHz晶體通過特殊的晶片切割工藝與溫度補償設計,在-40℃至+85℃的寬溫范圍內,頻率穩定性可達到±20ppm,即使在人體皮膚溫度(32℃-36℃)的動態變化區間,頻率偏差也能控制在±5ppm以內.這一性能確保了心率監測模塊能精準捕捉每一次心跳波動,運動步數統計誤差控制在1%以內,為用戶提供可靠的健康數據參考.

此外,Taitien的32.768kHz晶體還具備快速啟動特性,啟動時間僅需2ms,遠快于行業平均的5ms啟動標準.這一優勢在可穿戴設備從待機狀態切換至工作狀態時尤為重要——例如用戶將智能手表從手腕取下后重新佩戴,設備需快速喚醒心率監測功能,2ms的快速啟動能確保監測數據"無延遲",避免因啟動緩慢導致的監測中斷問題.

賦能堅固耐用工業設備:以"穩而強"應對嚴苛環境
工業設備的應用場景往往伴隨著極端溫度,強烈電磁干擾,機械振動等嚴苛條件,例如在鋼鐵廠的高溫車間,戶外電力巡檢設備,化工企業的防爆區域,元件需具備長期穩定運行的能力.Taitien的32.768kHz晶體通過工業級晶振的材料選型,結構設計與測試驗證,構建了全方位的環境適應能力,成為工業設備的"可靠時間基準".寬溫穩定性是工業設備的核心需求之一.工業現場的溫度波動范圍遠超消費電子場景,例如戶外光伏逆變器需承受-40℃至+85℃的溫度變化,而冶金行業的設備甚至需在+125℃的高溫環境下運行.Taitien針對不同工業場景,推出多規格的32.768kHz晶體:針對常規工業環境的產品,在-40℃至+85℃區間內頻率誤差≤±25ppm;針對高溫場景的特種型號,通過采用耐高溫封裝材料(如陶瓷封裝+金屬蓋板)與高溫穩定型石英晶片,在-40℃至+125℃區間內仍能保持±30ppm的頻率穩定性.某光伏逆變器廠商在采用該晶體后,設備在新疆,內蒙古等晝夜溫差大的地區運行時,時鐘同步誤差從原來的10ms/天降至5ms/天,有效提升了光伏電站的發電效率.
低老化率是保障工業設備長期可靠性的關鍵.工業設備的設計壽命通常為5-10年(如工業PLC,智能傳感器),若晶體老化率過高,會導致時鐘精度隨使用時間推移而下降,進而引發設備控制誤差.Taitien的32.768kHz晶體采用高純度石英材料(純度達99.999%),通過真空鍍膜工藝形成均勻的電極層,并經過1000小時的高溫老化測試篩選,將產品的年老化率控制在±3ppm以內,10年累計老化率≤±20ppm.某自動化設備廠商的案例顯示,其搭載該晶體的PLC控制器在連續運行5年后,時鐘偏差僅為80ms,遠低于行業要求的200ms上限,無需進行晶體更換即可保持設備正常運行,大幅降低了工業現場的維護成本.抗干擾能力是工業環境下的另一重要指標.工業車間內存在大量電機,變頻器,高壓設備,這些設備會產生強電磁輻射(如10kHz-30MHz的電磁干擾),若晶體抗干擾性能不足,可能導致時鐘信號失真,引發設備控制紊亂.Taitien通過三重抗干擾設計提升晶體的電磁兼容性(EMC):一是采用金屬屏蔽封裝,有效阻擋外部電磁輻射;二是在晶體引腳處增加RC濾波電路,抑制傳導干擾;三是優化晶體與外部電路的匹配參數,降低電磁輻射對振蕩電路的影響.經第三方實驗室測試,該晶體在10V/m的電磁輻射環境下,頻率偏差≤±3ppm,完全滿足工業設備的EMC標準(如EN61000-6-2).某汽車零部件廠商在其生產線的傳感器中采用該晶體后,設備在焊接機器人,沖壓機床等高干擾環境下,數據傳輸錯誤率從原來的0.5%降至0.01%,生產線的良品率提升1.2個百分點.

在尺寸適配性上,Taitien泰藝晶振考慮到工業設備的多樣性需求,提供了豐富的規格選擇:除了適用于小型傳感器的2.0×1.6mmOZ-D系列,還推出了適用于工業控制柜的2.5×2mmOY-D系列,3.2×2.5mmOC-D系列,不同封裝規格的晶體在引腳定義,電氣參數上保持兼容性,方便設備廠商根據不同產品型號靈活選型.例如某工業自動化企業在其小型傳感器產品中采用OZ-D系列,在大型PLC控制器中采用OC-D系列,無需調整電路設計即可實現晶體的批量替換,降低了研發與生產的復雜度.
