推薦可替代日系3215封裝的Oscilent Crystal規格書

來源：金洛鑫瀏覽：- 發布日期：2020-06-29 10:39:17【大中小】

分享到：

自年初恢復正常上班以來,國內外許多廠家和企業都在大量需求3215晶振,尤其是日本進口品牌的,在市場上擁有大批的用戶,造成市場上3215石英晶振貨源緊張,因為同一時間都在找尋這顆料.今年因為疫情很多日本晶振品牌,在東南亞的子公司和分工廠,都被迫關閉,產能大大的下降,讓本就不充足的貨源更加緊張.為了不影響生產部分廠家開始把目光投向其他產地,除了日本之外,歐美地區的頻率控制元器件在世界范圍內,是非常知名的,而且石英晶體的”誕生地”就在美國.

Oscilent Corporation公司是美國規模比較大的一家晶體/振蕩器制造商,其產品型號和封裝非常豐富,常規的和非常規的都有,滿足不同用戶的要求.Oscilent晶振公司也有量產3215封裝的,其系列是229,和日系的DST310S晶振,FC-135晶振,CM315D晶振,SC-32S晶振是同款產品,接下來是229系列號的規格書完整資料.

特征:

超小型3.2x1.5mm陶瓷封裝音叉晶體諧振器類型32.768K晶振

薄型0.75mm

緊密穩定性/高可靠性

低成本

適用于移動通信以及其他應用

卷帶式

符合RoHS/無鉛標準

工作條件/電氣特性

參數	情況	最低	典型	最大值	單位
頻率范圍	-	-	32.768K	-	KHz
溫度系數	@25℃	±10	±20	±100	ppm
工作溫度	REFTO25ºC	-	-	-0.42	ppm(△℃)
貯存溫度	-	-40	-	+85	℃
分流電容	-	-40	-	+85	℃
運動電容	-	-	1.5	2	pF
負載電容	-	-	2	4	fF
絕緣電阻	-	6	12.5	Series	pF
驅動等級	100VDS	500	-	-	M
老齡化(第一年)	-	-	-	1	µW
等效串聯電阻	@25℃±30℃	-5.0	-	+5.0	Ppm
參數	-	-	-	80	KΩ

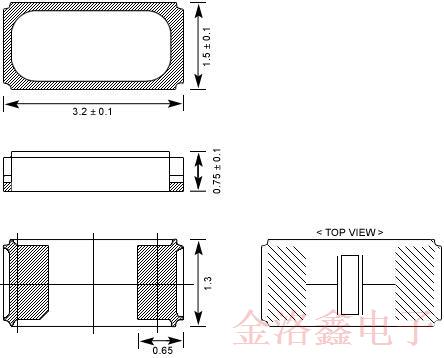

規格尺寸圖:

零件編號指南:

示例:229-32.768K-12.5-20W-TR

系列號

頻率

負載電容

容差@+25ºC

工作溫度(℃)

包裝

229

32.768K

12.5

振蕩器3.2x1.5SMD

輸入所需的頻率

可用=32.768KHz

在此處輸入所需的電容

可用=6~12.5pF

*SR系列

空白*=±30PPM

10=±10PPM

15=±15PPM

20=±20PPM

25=±25PPM

50=±50PPM

可用度=±10~±100

P=0~+50

R=-10~+60

S=-20~+70

T=-30~+80

W=-40~+85

空白*=散裝

TR=卷帶式

注意:所有貼片晶振可用參數的偏差.請向Oscilent咨詢詳細信息.

定義:單擊上面的特征名稱以獲取該特定特征的定義.

*標準:“空白”零件號的選擇表示該特定特性的標準變量.

**打包:單擊上面的包裝名稱,以獲取卷帶/卷盤規格
