小型愛普生SG3225HBN晶振更新了寬溫規格

來源：金洛鑫瀏覽：- 發布日期：2019-07-27 10:25:15【大中小】

分享到：

據日本精工愛普生株式會社官網最新消息,有源系列的SG3225HBN晶振近期更新升級了規格,增加了寬溫的功能,將原來只有-40~+85℃的工作溫度,增加到-40~+105℃.原先SG3225HBN振蕩器系列只有+3.3V的工作電壓,現在也可以提供更低的+2.5V,輸出頻率也加大了范圍,為了滿足和支持更多產品的應用,愛普生晶振公司對這顆料號的規格參數進行了調整,以下是詳細的信息.

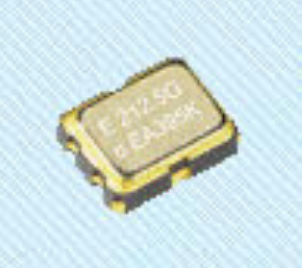

SG3225HBN是一款OSC振蕩器,適用于CPU和內存擴展板之間的高速總線接口PCIExpress的參考時鐘.我們擴大了SG3225HBN晶振的規格范圍.低壓電源除常規:電源電壓3.3V外,它還支持2.5V.這增加了客戶系統的電源設計的自由度.高溫兼容除了傳統的-40至85°C之外,工作溫度范圍也相當于-40至105°C.同時可以將振蕩器的部件安排在高溫部件附近,可以使設備小型化等.我們應對隨之而來的設備中的基板溫度上升.我們相信這將有助于提高客戶系統的性能和尺寸.頻率范圍100MHz至325MHz;供電電壓2.5V,3.3V;輸出HCSL;輸出使能(OE);外形尺寸3.2×2.5×1.05mm;相位抖動85fsTyp(f0=156.25MHz).

SG3225HBN晶振規格表:

項目	符號	產品規格	條件/備注
頻率范圍	Fo	100MHz~325MHz	有關可用頻率的問題,請聯系我們.
電源電壓	Vcc	+2.5V,+3.3V
貯存溫度	T_stg	-55℃~+125℃	存儲為裸產品
工作溫度	T_use	-40℃~+55℃ -40℃~+105℃
頻率容差	f-tol	J:±50ppm 不適用-40℃至+105℃	包括初始公差,溫度變化,Vcc變化和10年老化(+25°C).
頻率容差	f-tol	L::±100ppm	包括初始公差,溫度變化,Vcc變化和10年老化(+25°C)
消耗	Vcc	25mA典型值,35mAMax.	OE=VCC,帶輸出負載
禁用	L_dis	最大15mA	OE=GND
對稱	SYM	45％~55％	在輸出交叉點
輸出電壓	Voh	0.75V典型值,0.66V~0.85V	直流特性,單輸出
輸出電壓		0V典型值,-0.15V~0.15V
交叉電壓	Vol	0.25V~0.55V
輸出負載條件	Vcr	50Ω
輸出負載條件		33Ω
輸入電壓	L_HCSL	70％VccMin.	OE終端
輸入電壓	Rs	30％VccMax.	OE終端
差分輸出上升壓擺率/下降壓擺率	VlH	1V/ns~4V/ns	-0.15V~0.15V的差分輸出
啟動時間	VlL	最長10毫秒	最小電源電壓時間為Os
