6月新品速遞:TAITIEN發布TK型高頻低噪聲VCTCXO振蕩器
6月新品速遞:TAITIEN發布TK型高頻低噪聲VCTCXO振蕩器
雖然新冠病毒在全世界肆虐,但是臺灣相對沒那么嚴重,因此對TAITIEN晶體公司沒有造成多大的影響,6月3日TAITIEN公司通過自己的官方網站,推出了一款TK型的高頻率范圍,高穩定性,超低想噪的VC-TCXO振蕩器.這是一種同時具備電壓控制和溫度補償性能的頻率控制元器件,屬于非常高端的有源晶振類型.
Taitien的高性能TK VC-TCXO晶振系列可為高達150MHz的頻率提供第3層性能.TK型具有業界領先的12kHz-20MHz時60fs的相位抖動,非常適合對頻率時基有嚴格要求的應用,例如測試和測量,光網絡,衛星通信等.它還具有低功耗的特點小型封裝尺寸為14x9x6.5mm.
主要特性:
•頻率范圍:40MHz~150MHz
•層3的頻率穩定性:±0.28ppm（整體±4.6ppm）
•溫度范圍:-40~85?C
•電源電壓:5V或3.3V
•功耗:≦35mA
•輸出電壓選項:HCMOS,正弦波
典型應用:
•時間同步
•微波通信
•測試與測量
•電信系統
•光網絡
•衛星通信

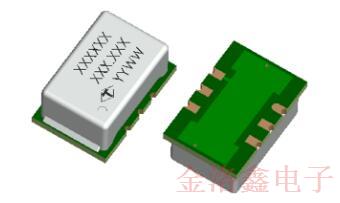

TK型壓控溫補晶體振蕩器實物外觀圖
電氣規格表:
|
類型 |
TK |
|
尺寸 |
14x9x6.5mm |
|
供電電壓（VDD） |
5V,3.3V |
|
頻率范圍 |
40MHz~150MHz |
|
標準頻率 |
98.304MHz,100MHz |
|
輸出電壓 |
HCMOS@5V,3.3V、正弦波@5V |
|
電流消耗 |
≦35mA |
|
頻率穩定度 |
±0.28ppm |
|
整體頻率穩定性(包括初始頻率公差,穩定性,電源電壓變化,負載變化和10年老化) |
±4.6ppm |
|
工作溫度范圍 |
-40℃~+85℃ |
|
頻率調諧范圍 |
≧±5ppm或≧±10ppm |
|
控制電壓范圍Vc |
0.0V至3.3V@VDD=3.3V 0.0V至5.0V@VDD=5V |
|
相位噪聲@100MHz,3.3V |
|
|
偏移頻率 |
10Hz≦-90dBc/Hz 100Hz≦-120dBc/Hz 1kHz≦-143dBc/Hz 10kHz≦-155dBc/Hz 100kHz≦-161dBc/Hz |

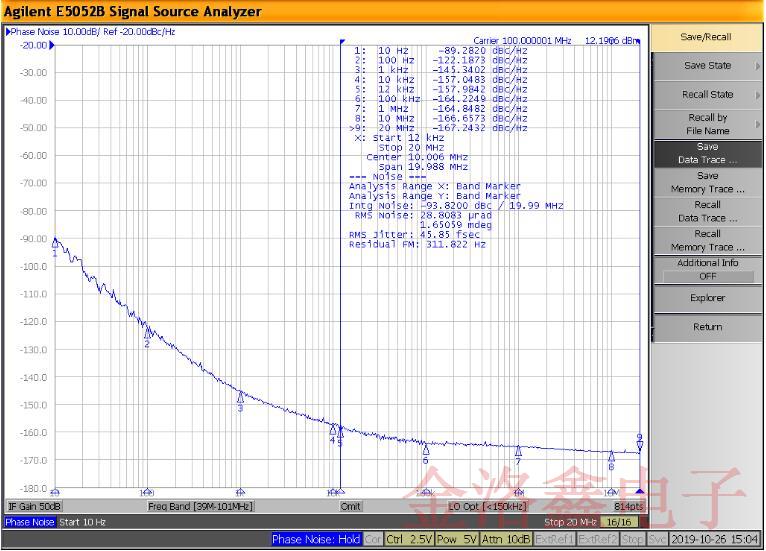

相位噪聲測試數據@VDD=5V,100MHz,HCMOS輸出
