先進的HFF技術應用到貼片晶振生產當中,不僅可以實現高穩定高頻,同時支持低相位噪聲和超低時鐘抖動性能,是愛普生晶振公司目前比較常用的一項技術,主要用于VCXO振蕩器新產品設計中.愛普生集團旗下量產的VG-4513CA系列,就是使用了HFF技術制造的,該系列有兩種尺寸封裝,分別是7.0x5.0x1.6mm和5.0x3.2x1.3mm,雖然體積比較大,但仍有許多產品和廠家在使用,主要用于一些大型的儀器設備,例如工業測試,工業機械,人造衛星,全球導航定位系統,程控交換機,網絡設備,5G無線基站平臺等.
愛普生VG-4513CA/CBVCXO
主要特點:
頻率范圍:100-250MHz
超低抖動:135fs rms12kHz–20MHz@245.76MHz
出色的抗振性:1.6ppb/G@20-200Hz
HFF(高頻基礎)石英晶體的可靠運行

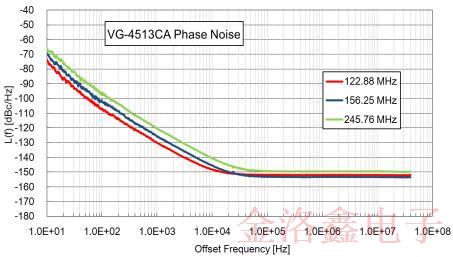

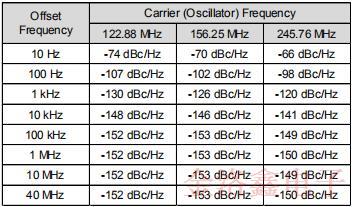

相位噪聲數據
愛普生的VG-4513CA/CBVCXO專為無線基礎設施和高性能網絡應用而設計,可實現一流的相位噪聲和抗振性.HFF(高頻基礎)技術可實現領先的性能和電信質量的可靠性.適用于蜂窩基站,µW和mmW無線電,OTN和數據中心交換機,光學互連以及電纜頭端設備,并且被所有主要的無線電參考設計所推薦.愛普生晶振的VG-4513CA/CB使用HFF技術可提供極低的相位噪聲和出色的抗振性,從而在高頻下實現可靠的運行.
優點:
低相位噪聲
高頻
體積小
可靠的操作
出色的抗振性
低功率
低相位噪聲
為了實現極低的相位噪聲,愛普生的VG-4513CA/CBVCXO使用HFF(高頻基頻)貼片晶振和由愛普生設計和制造的獨特的低噪聲振蕩器IC.它們出色的抖動性能為高速電,光和RF接口提供了出色的眼圖和I-Q星座圖.使用基本晶體可使EpsonVG-4513CA/CBVCXO避免由第三泛音晶體和諧波振蕩器引起的問題.
基本晶振可靠性:
愛普生(Epson)的VG-4513CA/CBVCXO使用HFF(高頻基波)晶體將基波晶體的可靠振蕩與第三泛音的高頻相結合.愛普生使用光刻MEMS蝕刻工藝來制造具有出色工藝控制能力的倒置臺面,并獲得具有良好機械特性的高頻.
由于Epson HFF貼片晶振以基本模式振蕩,因此它們不會遭受第三泛音設計常見的模式跳躍,活性下降和冷啟動問題.由于HFF晶體的諧振區域比第三諧波的諧振區域大得多,因此HFF振蕩器受粒子缺陷問題的影響要小得多,這些問題會導致第三諧波設計中的振蕩器故障.與倍頻器設計不同,基本振蕩器不會產生引起DJ(確定性抖動)的次諧波雜散.
愛普生HFF技術
出色的抗振性:
諸如天線塔上的風荷載和鐵軌傳輸?shù)恼駝拥拳h(huán)境因素會降低基站和微波回程的無線電鏈路性能.振動引起的麥克風會影響高速光鏈路中的眼圖性能.與競爭產品相比,愛普生的HFF貼片晶振和安裝技術可提供10-20dB的抗振性.
愛普生的HFF晶體比第三泛音晶體要厚得多.HFF框架充當加強筋,增加了剛性模量,從而保護了共振結構免受低頻振動的影響.愛普生獨特的高剪切模量安裝座進一步保護了諧振器免受振動.
訂購選項:
愛普生的VG-4513CA/CBVCXO貼片晶振可以訂購五個選項:
頻率:100-500MHz
包裝尺寸:7.0mmx5.0mmx1.6mm(CA)或5.0mmx3.2mmx1.4mm(CB)
溫度范圍:-40~+85℃,-20~+70℃或0~+70℃
APR(絕對拉范圍):±30ppm,±50ppm和±100ppm
OE(輸出使能)極性:高電平有效或低電平有效
|
產品 |
尺寸 |
輸出方式 |
頻率范圍 |
諧振器類型 |
|
VG-4513CA |
7.0x5.0x1.6 |
LV-PECL |
100~250MHz |
高頻基礎 |
|
VG-4513CB |
5.0x3.2x1.3 |
LV-PECL |
100~250MHz |
高頻基礎 |
這兩款VCXO振蕩器的標準電源電壓都是+3.3V的,抗振性可達到1.6ppb/G,屬于比較高端高性能的范疇,頻率范圍的起點比較高,最低頻點是100.000MHz,最高到250.000MHz,這樣的規格在行業里比較罕見,是專門針對有高頻率要求的廠家和產品.
