Jauch晶振公司講述MEMS JSOLC邊緣控制
MEMS是一種微機電系統，是比較新型的器件制造技術，MEMS晶振的主要材料是硅晶，它具有可任意選定一個頻率的特點，并且MEMS可編程振蕩器通常都具有低相噪和低抖動性能。Jauch晶振公司是法國的頻率元件制造商，專門研發和生產MEMS振蕩器，并提供相關的信息，和技術資料，以下內容就是Jauch提供的，關于MEMS JSOLC邊緣控制的知識，金洛鑫電子整理好后，分享給廣大新老客戶，以及工程師們。
全新的Jauch JSOLC振蕩器系列提供獨特的功能-邊緣控制！邊沿控制是一項高級功能，可根據客戶的需求選擇振蕩器輸出信號的邊沿壓擺率，從而控制EMI耗散或驅動高容性負載。
邊緣控制和信號擺動：
在較高頻率下，如果通過特定邊沿控制設置與現有輸出負載電容的組合來配置太慢的信號邊沿，則輸出信號可能不再是軌到軌擺動。請參考下表，其中顯示了最大石英晶體振蕩器輸出頻率，具體取決于實際邊沿控制設置和仍將顯示軌到軌輸出擺幅的輸出負載。如果不需要軌到軌輸出擺幅，則邊沿控制設置可用于有意地控制輸出幅度。為了估計信號在軌到軌擺動時的最大頻率，可以使用以下公式，該公式基于閾值水平為10％和90％的典型上升和下降時間Tr和Tf：
例1-高頻下的有限擺動

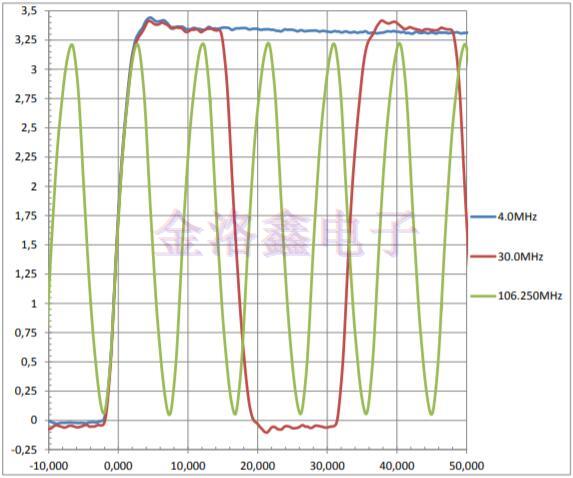

條件：電源電壓3.3V，CL=30pF，默認邊沿控制設置D=3，頻率為3

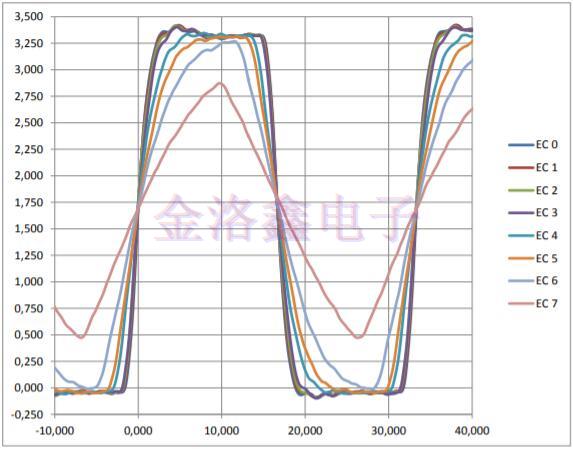

例2-恒定負載上升/下降沿與邊沿控制設置的變化條件：電源電壓3.3V，CL=30pF，30.0MHz，邊沿控制設置0~7
默認邊沿控制設置和電源電壓：
由于某個邊沿控制設置的上升和下降時間以及某個輸出負載電容也取決于電源電壓，請參考標稱電源電壓的邊沿控制表。請注意，默認設置“D”隨標稱電源電壓而變化。
JSOxxC1LC（1~110MHz）與電源電壓的參考邊沿控制表：
注意：突出顯示有源晶振相應電源電壓下的默認邊沿控制設置“D”。在電源電壓為3.3V/3.0V/2.8V/1.8V時，上升時間Tr和下降時間Tf以閾值電平10％~90％和電源電壓的20％~80％[ns]顯示。
邊緣控制默認選擇：
默認的邊沿控制選擇“D”可用于大多數應用，這些應用應驅動30pF的最大負載電容，最高可達~83MHz，最高可達83pF，高于83MHz。但是，EdgeControl為您提供了更大的靈活性，使輸出驅動器性能與電路特性相匹配。
邊緣控制選擇快速邊緣：
邊緣控制可配置為通過加速信號邊沿與標準負載電容的默認邊沿控制設置來驅動>30pF的高容性負載。這可能有助于消除額外的信號緩沖，同時保持全輸出擺幅。此外，加速信號邊沿可以改善具有噪聲電源軌的系統中的時鐘抖動，因為更快的上升沿和下降沿時間降低了接收時鐘信號被系統噪聲疊加的電路中的H或L電平的檢測不確定性。但是，如果選擇快速信號邊沿，振蕩器的電源電流將略微增加。
慢邊的邊緣控制選擇：
慢信號邊沿在EMI敏感電路環境中可能是有用的，但重要的是要密切關注后續電路所需的上升和下降時間以確保信號完整性。當輸入到輸出負載的輸出電流減小時，減小邊沿壓擺率可以節省振蕩器的供電電流。
