NDK成功開發出業內最高工藝的低相位差分振蕩器系列
NDK成功開發出業內最高工藝的低相位差分振蕩器系列
低相位抖動的差分晶體振蕩器近年來,成為業界比較熱門的一個話題,越來越多的制造商重視LVDS和LVPECL系列的研究和發展,差分晶振具有許多普通晶體和振蕩器所沒有優勢,例如超低的相位抖動,相位噪聲,極高的穩定性和可靠性,低衰減,低電平等特性.日本電波工業株式會社近年來,也比較注重差分振蕩器模塊,開發出多款型號,2月10號,NDK晶振公司在公司上發布已經成功開發出3225mm封裝的差分晶振產品系列,以下內容是相關信息.
Nihon Dempa Kogyo Co.,Ltd.開發了業界最高水平(*1)的低相位抖動差分輸出晶體振蕩器(產品尺寸:3.2x2.5x1.0mm).樣品發貨將于2020年2月開始.近年來,對于在5G和LTE等高速移動通信以及SONET/SDH,10Gbit/Ethernet,SATA和PCI-Express,無論是更高速度還是更大容量.如果抖動較大,則可能會干擾相鄰信號并導致噪聲和通信性能下降.
為滿足這些需求,我們于2018年6月發布了差分LVDS石英晶體振蕩器,其相位抖動降低至57fs(在156.25MHz).之后,我們使用光刻技術和低噪聲差分振蕩IC開發了高頻基波晶體單元.結果,我們成功開發了一種噪聲比以前更低的LVDS,PECL差分輸出晶體振蕩器.LVDS差分輸出晶體振蕩器的相位抖動典型值為47fs.(*1),典型值為10fs.與傳統產品相比減少了.
將來,我們將使用該技術逐步將我們的有源晶振系列擴展到其他差分輸出方法(HCSL輸出),以滿足客戶的需求.(*1):相位抖動:47fs典型值振蕩頻率:156.25MHz,電源電壓3.3V,12kHz至20MHz.
[樣品/大量生產]
樣品裝運計劃于2020年2月開始,批量生產計劃于2020年9月開始.
[產品特征]
|
|
NP3225SAB |
NP3225SBB |
|
產品外觀 |
|
|
|
尺寸 |
3.2x2.5x1.0mm |
|
|
標稱頻率范圍 |
100MHzto200MHz |
|
|
輸出響應 |
LVPECL |
LVDS |
|
工作溫度范圍 |
-40℃~+85℃(選項:-40℃~+105℃) |
|
|
整體頻率公差 |
Max.+/-50x10-6 |
|
|
電源電壓[VCC] |
+2.5V/+3.3V |
|
|
周期抖動(1σ) |
Typ.0.9ps(156.25MHz) |
Typ.0.8ps(156.25MHz) |
|
相位抖動 (12kHz至20MHz) |
Typ.42fs(156.25MHz) Typ.49fs(125MHz) Typ.57fs(100MHz) |
Typ.47fs(156.25MHz) Typ.59fs(125MHz) Typ.80fs(100MHz) |
[相位噪聲特性數據的示例]

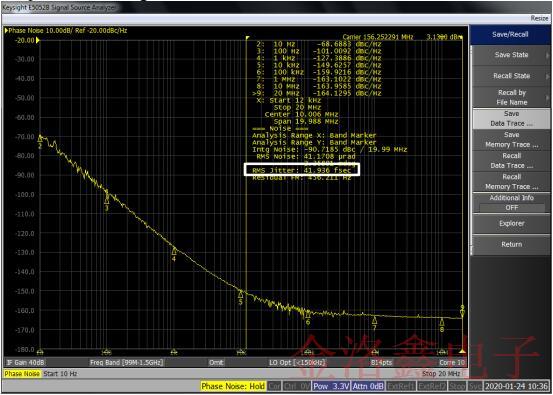

條件:額定頻率156.25MHz,LVPECL輸出,電源電壓[VCC]+3.3V,溫度+25℃

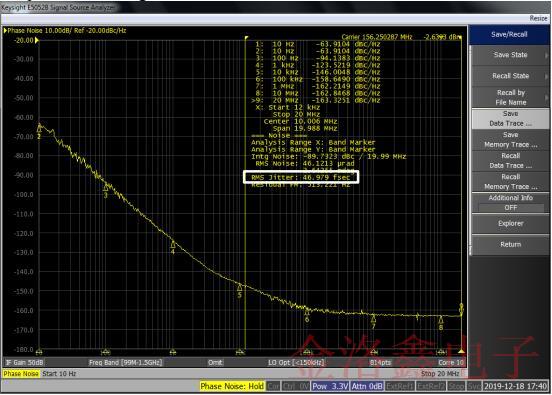

條件:額定頻率156.25MHz,LVDS輸出,電源電壓[VCC]+3.3V,溫度+25deg.C
根據以上公布的資料廣大客戶可以按照自家產品的需求,來選擇合適的規格,如果有特殊的要求,歡迎聯系金洛鑫電子0755-27837162,我們會把你的訴求反饋給NDK晶振原廠,為你提供合適的晶振方案和產品采購流程.差分振蕩器的頻率數值通常比較高,而且范圍較廣,NDK品牌這兩個系列基本上可以滿足不同的設備要求.
