首次分享完整的CTS小型差分振蕩器規格書

來源：金洛鑫瀏覽：- 發布日期：2020-07-14 11:20:17【大中小】

分享到：

具有彼此相位完全相反差分信號的差分晶體振蕩器,隨著5G,物聯網,AI人工智能等高科技領域的出現,受到廣泛的關注和應用,越高端的產品越需要使用差分晶振.許多海外的晶體制造商,都在加緊研發優質,高性能的LVDS,LVPECL輸出邏輯系列的差分產品,并積極與各大相關的廠商使用,推動網絡與科技發展.CTS晶振公司是擁有100多年歷史的頻率元件供應商,旗下已經成功開發多款差分產品,626晶振系列就是其中一款,以下內容是626系列詳細的介紹.

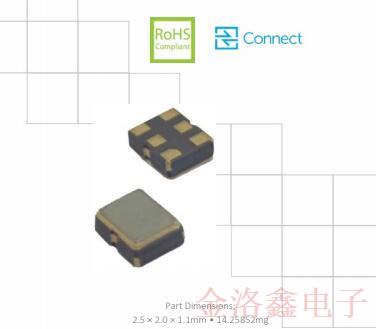

小型封裝的差分時鐘振蕩器:

CTS宣布推出626型,一種高頻低抖動石英晶體振蕩器,該振蕩器裝在非常小的密封陶瓷封裝中[2.5mmx2.0mm].626型具有6MHz至220MHz的時鐘速率,并且在整個頻率范圍內具有小于500fs的相位抖動性能.提供標準LVPECL或LVDS差分輸出選項,以及+2.5V或+3.3V電壓選擇.為了支持低功耗芯片組設計,LVDS輸出選件還提供+1.8V工作電壓.

CTS-626型是一款低成本,高性能的低電壓差分晶振,支持差分LVPECL或LVDS輸出.M626采用最新的IC技術,具有出色的穩定性和極低的抖動/相位噪聲性能.626型在-20℃~+70℃和-40℃~+85℃的標準工作溫度范圍內提供±20,±25,±30ppm和±50ppm的典型穩定性選項.此外,還提供了擴展的工作溫度范圍,可在無風扇環境中使用,在-40℃~+105℃范圍內具有±50pmm的穩定性.

加上CTS廣泛的低抖動時鐘產品組合,626型將為設計工程師提供低成本,微型尺寸的解決方案,以及適用于復雜電子系統的高性能.這種新的時鐘模型將支持廣泛的細分市場.涵蓋基礎設施電信網絡,服務器應用程序,測試和測量,醫學測試設備等;具有出色的相位抖動性能和高水平的頻率穩定性.標準產品功能,常見市場應用和新系列平臺總結如下.

產品特色:

極低的相位抖動性能

基本或第三泛音水晶

小型陶瓷表面貼裝SMD晶振封裝

-2.5mmx2.0mm

輸出啟用標準

卷帶包裝

可用的輸出類型

-LVPECL

-LVDS

常用頻率

25.00MHz

50.00MHz

74.1758MHz

74.25MHz

100.00MHz

125.00MHz

133.00MHz

155.52MHz

156.25MHz

150.00MHz

161.1328MHz

200.00MHz

[咨詢數據表,并與工廠聯系以獲取未列出的頻率.]

市場應用:

串行器/解串器[SerDes]

存儲區域網絡

寬帶上網

SONET/SDH/DWDM

PON

以太網/Gbe/SyncE

光纖通道

測試與量測

無線通信

產品概要

選擇指南
型號	包裝尺寸	輸出邏輯	頻率	相位抖動	穩定性	電壓	溫度范圍
626	2.5x2.0mm	LVPECL LVDS	6~200M	500	±20ppm ±25ppm ±30ppm ±50ppm ±100ppm	1.8V* 2.5V 3.3V	-20℃~+70℃ -40℃~+85℃ -40℃~+105℃
僅LVDS輸出
