Crystek晶振,石英晶振,CYSxx晶振,石英無源晶振

頻率：3.579545~86MHZ

尺寸：10.16~4.65mm

引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,高精度的頻率和晶振本身更低的等效串聯電阻,常用負載電容.49/S石英晶振,因插件型晶體成本更低和更高的批量生產能力,主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.

訂購熱線：0755-27837162

Crystek公司成立于1958年，是射頻微波和頻率控制行業的高性能技術全球領導者。Crystek公司廣泛的產品包括多種終端市場，包括無線，微波無線電，電信，工業，企業，航空航天和政府部門。Crystek公司是一家通過ISO9001：2008認證的企業，總部位于佛羅里達州邁爾斯堡CrystekCorporation®自1958年以來一直提供頻率產品，包括石英晶體，XO（時鐘振蕩器），TCXO（溫度補償晶體振蕩器），VCO（壓控振蕩器）和VCXO（壓控晶體振蕩器）。

Crystek經營兩個專門用于頻率控制的部門。Crystek晶體致力于開發和制造使用石英諧振器的頻率產品。Crystek Microwave為微波行業開發頻率控制和支持產品。其他產品包括：PLL（鎖相環）合成器，RedBox VCO，RF同軸電纜組件，射頻電纜連接器，批量射頻同軸電纜，RF功率檢測器，濾波器，衰減器，直流模塊，無源晶振，RFPRO（袖珍參考振蕩器），基于SAW的時鐘振蕩器和VCSO以及功率調節器。貼片式封裝諧振器,49S進口大型晶振,CYSxx晶振

Crystek晶振,石英晶振,CYSxx晶振,石英無源晶振,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.
石英晶振曲率半徑加工技術：晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。貼片式封裝諧振器,49S進口大型晶振,CYSxx晶振

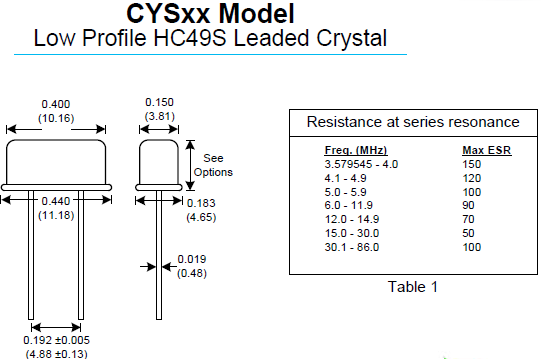

Crystek晶振	單位	CYSxx晶振	石英晶振基本條件
標準頻率	f_nom	3.579545~86MHZ	標準頻率
儲存溫度	T_stg	-45°C~+90°C	裸存
工作溫度	T_use	-0°C~+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±10,50× 10-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±15,100× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	14~32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

貼片式封裝諧振器,49S進口大型晶振,CYSxx晶振

這些晶振知識介紹是指，金屬面晶振在產品上線之后發生不良品或者沒反應的情況下，自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作，請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明。我們從晶振使用輸出無信號開始尋找相關問題。Crystek晶振,石英晶振,CYSxx晶振,石英無源晶振
我們可以先使用示波器或者頻率計數器來檢查石英貼片晶體終端的兩個信號，如果沒有信號輸出，請按照步驟1-1到1-4步執行檢查。如果有從石英晶振（XOUT）的輸出端子的輸出信號，而是從在終端（辛）輸出沒有信號，請檢查石英晶振體以下step1-5到步驟1-6。

你可以先把晶體卸載下來并測試石英進口晶振的頻率和負載電容，看看他們是否能振動，也可以使用專業的石英晶體測試儀器來檢測。如果你沒法檢測你也可以將不良品發送給我公司，我們檢測分析之后告訴你結果。如果有下列情況發生，晶振不起振，首先你先查看你產品上使用的負載電容CL是否對，是否跟你的線路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把產品發送回我公司分析。如果晶振頻率和負載電容跟要求相對應的話，我們將需要進行等效電路測試。比如等效電路測試如下：貼片式封裝諧振器,49S進口大型晶振,CYSxx晶振

貼片式封裝諧振器,49S進口大型晶振,CYSxx晶振

負載電容:如果振蕩電路中負載電容的不同，可能導致進口49S晶體諧振器振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。Crystek晶振,石英晶振,CYSxx晶振,石英無源晶振

貼片式封裝諧振器,49S進口大型晶振,CYSxx晶振

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量引腳型石英晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

貼片式封裝諧振器,49S進口大型晶振,CYSxx晶振

振蕩頻率測量:必須盡可能地測量安裝在DIP49S晶體諧振器電路上的的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過49S插件晶體輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。貼片式封裝諧振器,49S進口大型晶振,CYSxx晶振
