Euroquartz晶振,FC晶振,32.768kHz-FC-12.5pF晶振
頻率：32.768KHZ

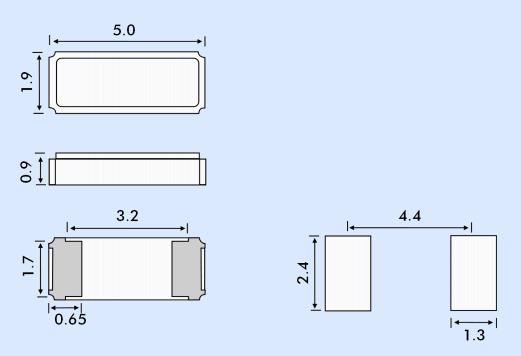

尺寸：5.0*2.0*0.9mm
Euroquartz晶振,FC晶振,32.768kHz-FC-12.5pF晶振，Euroquartz Limited是一家獨立的，以英國為基地的全球電子制造行業石英晶體諧振器，振蕩器，濾波器和頻率相關產品的制造商和供應商。
我們在短交貨時間內根據您的確切要求設計和制造全面的頻率相關組件和定制構建組件。
貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
Euroquartz晶振,FC晶振,32.768kHz-FC-12.5pF晶振，Euroquartz晶振故意對產品范圍采取“基礎廣泛”的政策態度，以最大限度地提高靈活性，該公司擁有多個專業產品領域，特別是設計和制造定制電子濾波器，用于國防相關應用的高可靠性石英晶振和振蕩器以及高耐輻射振蕩器航空航天和空間衛星應用。

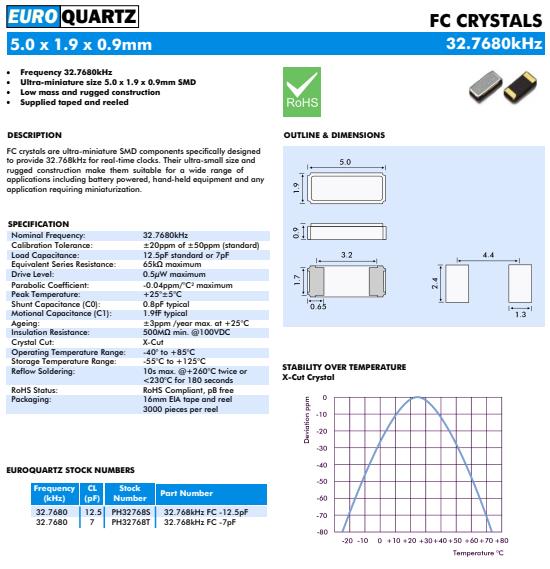

| Nominal Frequency: | 32.7680kHz |
| Calibration Tolerance: | ±20ppm of ±50ppm (standard) |
| Load Capacitance: | 12.5pF standard or 7pF |
| Equivalent Series Resistance: | 65kΩ maximum |
| Drive Level: | 0.5µW maximum |
| Parabolic Coefficient: | -0.04ppm/°C2 maximum |
| Peak Temperature: | +25°±5°C |
| Shunt Capacitance (C0): | 0.8pF typical |
| Motional Capacitance (C1): | 1.9fF typical |
| Ageing: | ±3ppm /year max. at +25°C |
| Insulation Resistance: | 500MΩ min. @100VDC |
| Crystal Cut: | X-Cut |
| Operating Temperature Range: | -40° to +85°C |
| Storage Temperature Range: | -55°C to +125°C |
| Reflow Soldering: |
10s max. @+260°C twice or <230°C for 180 seconds |
| RoHS Status: | RoHS Compliant, pB free |
| Packaging: |
16mm EIA tape and reel 3000 pieces per reel |
焊接和超聲波清洗
晶振的焊接溫度條件是旨在允許同時處理其他電子元件，但取決于產品類型條件可能受到限制。確認使用前的條件。基本上，超聲波清洗助焊劑允許，但在某些情況下，與振蕩共振超聲波清潔器的頻率可能會導致晶體單元的特性惡化。請檢查所有清潔前的條件。
腐蝕性物質的影響
當SMD晶體單元接觸鹽或腐蝕性材料或長期暴露于某些物質這可能是氯化物或硫化物氣體等氣氛造成嚴重的缺陷，例如包裝失去其密封性由于腐蝕。選擇粘合劑或灌封時要特別小心用于晶體單元周邊的試劑。Euroquartz晶振,FC晶振,32.768kHz-FC-12.5pF晶振.
安裝引線安裝型晶體單元
（1）在PC板上安裝一個晶體單元，使其高度單位低于其他部分；這樣可以防止
由于沖擊引起的破損引起的支架式玻璃上方。玻璃破碎可能會影響氣密性密封導致性能下降。
（2）安裝鉛封式晶體單元時使用PC板，PC上的孔之間的距離電路板應該等于端子之間的距離晶體單元安裝。螺距中最輕微的誤差可能會導致玻璃裂縫水晶單元支架的一部分。
（3）安裝引線型晶體單元時，我們建議設備應與PC聯系電路板和焊接方式，以防止疲勞和由于機械共振引起的引線斷裂。
（4）在PC板上安裝貼片石英晶振后，移動如圖14所示的單元使支架基底玻璃破裂導致特性惡化。別動了這樣的水晶單元。
