當前位置：首頁 » 貼片晶振 » IQD晶振 » IQD高品質晶振,IQXC-140無源諧振器,24.0MHz-IQXC-140晶振

prevnext

IQD高品質晶振,IQXC-140無源諧振器,24.0MHz-IQXC-140晶振

頻率：19.2~52MHZ

尺寸：2.0*1.6mm

貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

訂購熱線：0755-27837162

IQD高品質晶振,IQXC-140無源諧振器,24.0MHz-IQXC-140晶振，IQD晶振集團1973年在英國成立,開始石英水晶事業,主要生產石英晶振,SMD無源晶振,貼片晶振,石英晶體振蕩器,TXCO溫補晶振,壓控晶體振蕩器,VC-TCXO振蕩器等頻率元件.

1979年被收購的雷擴散水晶工廠,主要以生產石英晶體諧振器,有源晶振,石英晶體,貼片晶振,壓控晶體振蕩器為主,產品廣泛用于智能家居,無線通訊,GPS導航,北斗衛星導航等領域.

1988年獲BS5750質量標準,專注于水晶振蕩器的發展,采用無鉛環保材料,符合歐盟ROHS管理體系.

1997年——在英國增長最快的50家公司中以優異的成績居首位.IQD高品質晶振,IQXC-140無源諧振器,24.0MHz-IQXC-140晶振.

IQD高品質晶振,IQXC-140無源諧振器,24.0MHz-IQXC-140晶振，質量和客戶服務是IQD晶振集團成功的基石,我們的目標是始終如一地滿足客戶的期望.我們不斷的投資以確保我們的貼片石英晶振客戶在我們的業務中達到最高的標準,并且定期的歡迎客戶和其他的審計.我們的質量管理體系不斷發展,以滿足電子行業不斷變化的需求.

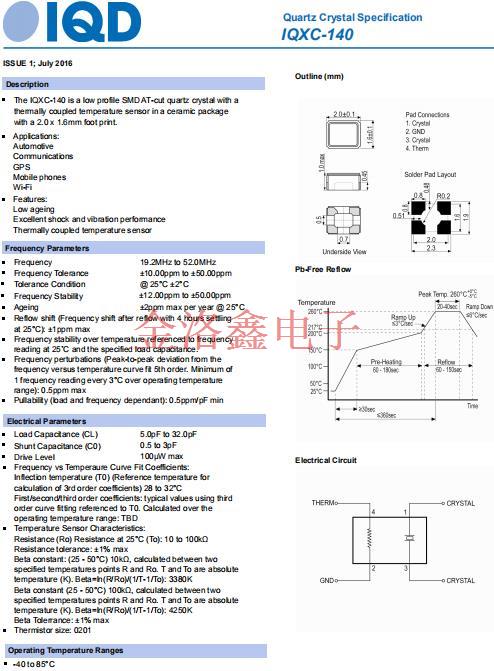

Frequency Parameters
Frequency	19.2MHz to 52.0MHz
Frequency Tolerance	±10.00ppm to ±50.00ppm
Tolerance Condition	@ 25°C ±2°C
Frequency Stability	±12.00ppm to ±50.00ppm
Ageing	±2ppm max per year @ 25°C
Reflow shift (Frequency shift after reflow with 4 hours settling at 25°C): ±1ppm max
Electrical Parameters
Load Capacitance (CL)	5.0pF to 32.0pF
Shunt Capacitance (C0)	0.5 to 3pF
Drive Level	100μW max
Operating Temperature Ranges
-40 to 85°C

焊接和超聲波清洗
晶振的焊接溫度條件是旨在允許同時處理其他電子元件，但取決于產品類型條件可能受到限制。確認使用前的條件。基本上，超聲波清洗助焊劑允許，但在某些情況下，與振蕩共振超聲波清潔器的頻率可能會導致晶體單元的特性惡化。請檢查所有清潔前的條件。
腐蝕性物質的影響
  當SMD晶振單元接觸鹽或腐蝕性材料或長期暴露于某些物質這可能是氯化物或硫化物氣體等氣氛造成嚴重的缺陷，例如包裝失去其密封性由于腐蝕。選擇粘合劑或灌封時要特別小心用于晶體單元周邊的試劑。IQD高品質晶振,IQXC-140無源諧振器,24.0MHz-IQXC-140晶振.
安裝引線安裝型晶體單元
  （1）在PC板上安裝一個石英晶體單元，使其高度單位低于其他部分；這樣可以防止
由于沖擊引起的破損引起的支架式玻璃上方。玻璃破碎可能會影響氣密性密封導致性能下降。
  （2）安裝鉛封式晶體單元時使用PC板，PC上的孔之間的距離電路板應該等于端子之間的距離晶體單元安裝。螺距中最輕微的誤差可能會導致玻璃裂縫水晶單元支架的一部分。
  （3）安裝引線型晶體單元時，我們建議設備應與PC聯系電路板和焊接方式，以防止疲勞和由于機械共振引起的引線斷裂。
  （4）在PC板上安裝貼片晶振后，移動如圖14所示的單元使支架基底玻璃破裂導致特性惡化。別動了這樣的水晶單元。
