TXC晶振,溫補晶振,7Q晶振,7Q19201001晶振

頻率：19.200MHz

尺寸：3.2*2.5*1.0mm

3225mm體積非常小的溫補晶振器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

訂購熱線：0755-27837162

晶振技術參數點擊下載

臺灣晶技為一專業之頻率組件與感測組件供貨商，自1983年成立以來，始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 等頻率組件之研發、設計、生產與銷售，并因應市場應用與需求，透過自主核心技術，成功開發出各式感測組件(Sensor)，產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場。致力于研究，設計，制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品。
企業的核心價值在于所宣達之經營理念以及相隨之企業愿景及使命，是以企業為求永續之發展，無不用心于長遠架構之建立，以及核心價值之建構之上。臺灣晶技有鑒于企業核心價值對于長期發展之急迫性以及重要性，為達成企業愿景及使命所揭橥之目標，公司進一步將「誠信、踏實、創新、服務」之原始立業精神，于2007 年，以「團結、和諧、高效率」為原則，轉化為明確之企業文化。

TXC晶振,溫補晶振,7Q晶振,7Q19201001晶振.產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM?2.0PPM,工作溫度范圍:-30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
石英晶振的切型。采用高速線切割技術：1.優化及嚴格規范線切割機各項設備參數；2.通過試驗精選所使用的各類線切割料，如：磨料、線切割線、槽輪等；3.確認最優的石英晶振切割工藝參數。通過以上方法使切割出的貼片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生產效率。

TXC晶振	標示	7Q晶振	晶振基本信息對照表
標準范圍	f0	13.000MHz~52.000MHz
電源電圧	Vcc	＋1.8V~＋3.3V
輸出電流	Icc	3.5 mA max.	Vcc=3.3V
頻率負載	L_CMOS	15pF,30pF,50pF	CMOS 出力
標準頻率偏差	f_tol	±0.5~±2.0×10-6 max.	初期偏差、周波數溫度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
輸出電壓	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
對稱	SYM	40%～60%	50% Vcc
標準時間	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

臺灣TXC品牌7Q19201001晶振系列原廠編碼:

原廠代碼	品牌	型號	類型	頻率	工作溫度	尺寸	高度
7Q13000022	TXC CORPORATION	7Q	TCXO	13MHz	-30°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
7Q19201001	TXC CORPORATION	7Q	TCXO	19.2MHz	0	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
7Q19204003	TXC CORPORATION	7Q	TCXO	19.2MHz	-30°C ~ 80°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
7Q20002001	TXC CORPORATION	7Q	TCXO	20MHz	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
7Q24002001	TXC CORPORATION	7Q	TCXO	24MHz	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
7Q26002005	TXC CORPORATION	7Q	TCXO	26MHz	-30°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
7Q26005001	TXC CORPORATION	7Q	TCXO	26MHz	-40°C ~ 75°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
7Q32001002	TXC CORPORATION	7Q	TCXO	32MHz	-30°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)

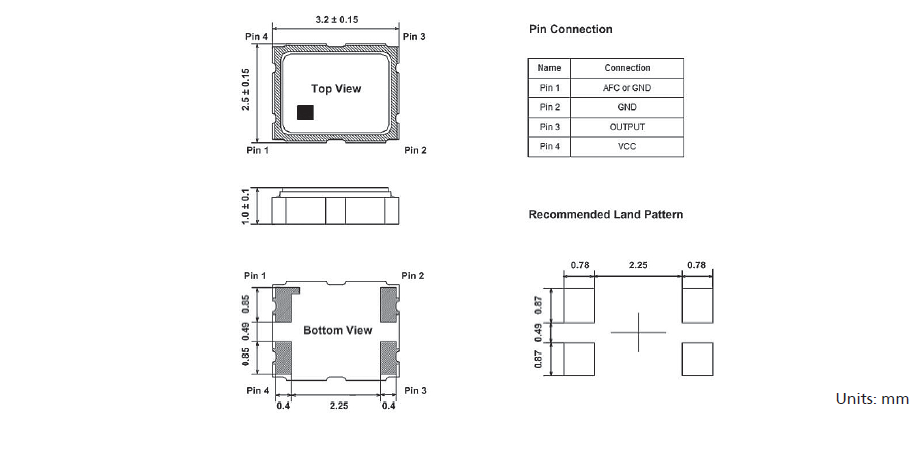

TXC_7Q_ 3.2_2.5 TCXO

根據特定的內部結構，支架的內部將石英SMD晶振單元抽空或填充惰性氣體以保持其結構特點。
超聲波焊接機的使用
超聲波焊接機的使用會導致降解超聲共振引起的工作特性分析水晶碎片。
表面安裝型晶體單元的安裝
（1）嚴重的溫度變化
在長時間和反復的嚴重溫度變化下焊料可能會破裂;這是由于擴張造成的印刷線路板的溫度系數不同材料和表面貼裝型晶體陶瓷封裝。如果預期會出現這種情況并避免此類問題。
（2）自動安裝引起的沖擊
請注意，在自動安裝過程中，此類過程作為吸附，夾緊或安裝到電路板上，可以對SMD振蕩器施加太大的機械沖擊，并且電氣特性可能會改變或惡化。
（3）彎曲PC板引起的應力
如果晶體單元焊接到PC板后，則電路板是彎曲，機械應力可能導致焊接部分剝離或晶體單元包裝破裂。
（4）接地端子
如果晶體單元配有接地端子，請確保將其焊接到GND或電源端子。如果不是接地，可能無法獲得正確的頻率。
焊接和超聲波清洗
5032貼片晶振的焊接溫度條件是旨在允許同時處理其他電子元件，但取決于產品類型條件可能受到限制。確認使用前的條件?；旧希暡ㄇ逑粗竸┰试S，但在某些情況下，與振蕩共振超聲波清潔器的頻率可能會導致晶體單元的特性惡化。請檢查所有清潔前的條件。

臺灣TXC有源7C晶振系列型號規格圖:

7CFM

測試條件:(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。進口晶體振蕩器電源電壓阻抗低于電阻 2Ω。(2) 其他輸入電容低于 15 pF, 5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過的放大器時，可同時進行測量。(3) 其他CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）

負載電容:如果振蕩電路中負載電容的不同，可能導致有源晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。

振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。在的案例（kHz頻段），需要連接一個電阻10米或更。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。

適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。音叉式諧振器（kHz頻段）的參考值在100 K范圍。安裝電容器的適當值取決于石英晶振的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
