當前位置：首頁 » 石英晶振 » TXC晶振 » TXC晶振,有源晶振,7W晶振,7W24000012晶振

prevnext

TXC晶振,有源晶振,7W晶振,7W24000012晶振

頻率：24.000MHz

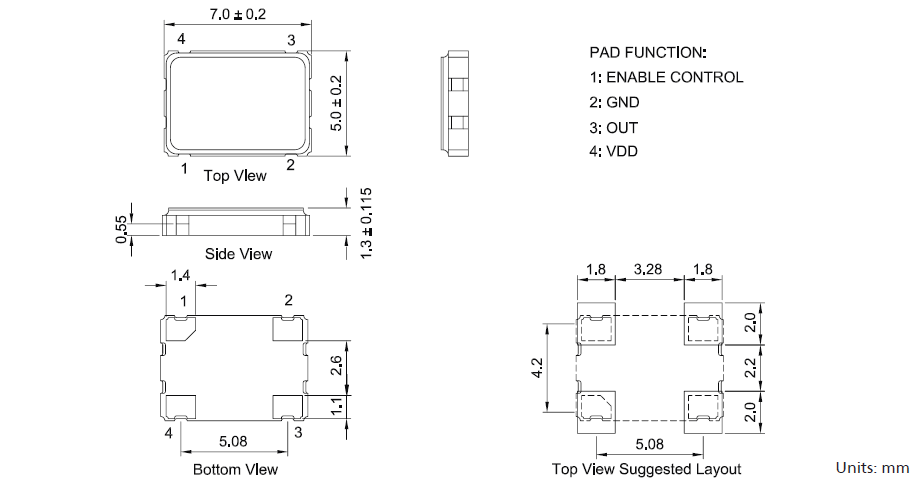

尺寸：7.0*5.0*1.3mm

貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.

訂購熱線：0755-27837162

晶振技術參數點擊下載

TXC晶振公司是一家領先的專業頻率控制，溫補晶振,石英晶體振蕩器，石英晶體諧振器,石英晶體，石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究，設計，制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品。矢志提供信息、通訊、光電、汽車產業頻率控制組件所需之各項應用產品，并于2015年達成兩百億之營業目標，同時成為全球石英晶體產業經營績效最好公司之一以及石英產業的前三大。TXC晶振,有源晶振,7W晶振,7W24000012晶振
產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場。多年來，我們始終以提升客戶價值為目標，是以無論在價格、質量、交期、服務等方面，均盡力盡心于超越客戶的期待，并以能成為客戶最佳的策略合作伙伴自我敦促。經過三十年的努力，臺灣TXC晶振總公司而外，另設有如下之生產據點：
總公司：臺北市北投區中央南路二段16號4樓
平鎮廠：桃園市平鎮區平鎮工業區工業六路4號
寧波廠：寧波市北侖區黃山西路189號
重慶廠：重慶市九龍坡區鳳笙路22號

TXC晶振,有源晶振,7W晶振,7W24000012晶振.該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC（頻率控制）功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。

TXC晶振	標示	7W晶振	晶振基本信息對照表
標準范圍	f0	1.000MHz～170.000MHz
電源電圧	Vcc	＋1.8V~＋5.0V
輸出電流	Icc	3.5 mA max.	Vcc=3.3V
頻率負載	L_CMOS	15pF,30pF,50pF	CMOS 出力
標準頻率偏差	f_tol	±25×10-6 max.	初期偏差、周波數溫度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
輸出電壓	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
對稱	SYM	40%～60%	50% Vcc
標準時間	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

臺灣TXC品牌7W晶振系列原廠編碼:

原廠代碼	品牌	型號	類型	頻率	頻率穩定度	工作溫度	封裝	尺寸	Height - Seated (Max)高度
7WA2572007	TXC	7W	XO (Standard)	125MHz	±50ppm	-40°C ~ 85°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7WA2572007	TXC	7W	XO (Standard)	125MHz	±50ppm	-40°C ~ 85°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7WA2572007	TXC	7W	XO (Standard)	125MHz	±50ppm	-40°C ~ 85°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W07600001	TXC	7W	XO (Standard)	7.68MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W10000013	TXC	7W	XO (Standard)	10MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W10000040	TXC	7W	XO (Standard)	10MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W12000011	TXC	7W	XO (Standard)	12MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W12270003	TXC	7W	XO (Standard)	12MHz	±50ppm	-20°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W16077001	TXC	7W	XO (Standard)	16MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W22500046	TXC	7W	XO (Standard)	22.5792MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)

RB-3

TXC_7W_7_5 CMOS

1.電動搬運
1.1電源
使用電源將電源連接到指定的終端正確的極性，如本目錄所示。如果力量源與正極和負極連接反轉或者如果它連接到除了以外的終端指定一個，有源四腳晶振內的部件將是損壞了，振蕩器不起作用。此外，如果施加高于額定值的電壓，它可能會導致與上述相似的損害。使一定要在正確的額定電壓下使用振蕩器，但如果施加低于額定值的電壓，內部零件振蕩器不會損壞，單位可能不會給最佳性能。
1.2負載阻抗
設置負載阻抗的規定值。當一個值除了規定的一個被設置為負載阻抗，7050大體積有源晶振輸出頻率和輸出電平不符合指定的值，可能會導致問題，例如輸出波形失真。特別是，設置電抗根據規格的負載阻抗。
1.3輸出頻率和輸出電平
測量輸出頻率或輸出電平時一個晶體振蕩器，調整輸入阻抗測量儀器對晶體的負載阻抗振蕩器。當測量儀器的輸入阻抗為不同于晶體振蕩器的負載阻抗，用高電平測量輸出頻率或輸出電平阻抗使測量側的阻抗可以忽略。TXC晶振,有源晶振,7W晶振,7W24000012晶振
2.機械處理
2.1沖擊
不要對CMOS輸出石英振蕩器施加任何強烈沖擊。攜帶振蕩器或將其安裝在另一個振蕩器上時設備，保護設備免受任何沖擊，小心不要放下它或用堅硬的物體擊打它。強烈沖擊可能會導致可能會損壞晶體振蕩器內部的部件導致振蕩器無法工作。如果振蕩器受到強烈沖擊，請確保在使用之前檢查其特性。

臺灣TXC有源MHZ系列型號規格表:

品牌	型號	類型	頻率	頻率穩定度	工作溫度	封裝	尺寸	Height - Seated (Max)高度
TXC	7W	XO (Standard)	125MHz	±50ppm	-40°C ~ 85°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	125MHz	±50ppm	-40°C ~ 85°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	125MHz	±50ppm	-40°C ~ 85°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	7.68MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	10MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	10MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	12MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	12MHz	±50ppm	-20°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	16MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	22.5792MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	24MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)

測試條件:(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2) 其他輸入電容低于 15 pF, 5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3) 其他? CL包含探頭電容。?應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）

負載電容:如果振蕩電路中進口晶振負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。

振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。在臺灣晶技晶振的案例（kHz頻段），需要連接一個電阻10米或更。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。

適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過2520無源晶體諧振器測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
