當前位置：首頁 » 石英晶振 » TXC晶振 » TXC晶振,進口晶振,8Y晶振

prevnext

TXC晶振,進口晶振,8Y晶振

頻率：16.000MHz~54.000MHz

尺寸：2.0*1.6*0.5mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

訂購熱線：0755-27837162

晶振技術參數點擊下載

臺灣晶技晶振可廣泛使用于行動通訊,智能可穿戴裝置,智能家居控制系統,服務器存儲設備,智能車載,電信,智能醫療電子等領域,自成立以來始終以提升客戶價格為目標,是以無論在價格,質量,交期和服務方面,力求做到盡心盡力讓客戶滿意.8Y晶體,超小型四腳2016貼片晶振,無源進口石英晶振

jlx-1

TXC晶振,進口晶振,8Y晶振,屬于世界級小型SMD晶體,2.0*1.6mm的小體積是這款石英晶振的亮點之一,8Y晶振的厚度僅僅只有0.5mm高,應用在任何智能科技產品上都可以大大的節省電路板空間,為廣大用戶群體帶來更大的商機.

jlx-2

TXC晶振	符號	8Y晶振	TXC晶振基本信息對照表
Crystal標準頻率	f_nom	16.000MHz~54.000MHz
儲存溫度	T_stg	-40°C — +85°C	裸存
工作溫度	T_use	-10°C — +70°C	TXC晶振特定的溫度
激勵功率	DL	0.5μW (1.0μW Max.)	如你有最大激勵功率為1.0μW需求,請聯系我們金洛電子
精度	f_— l	±10ppm、±20ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	8pF, 10pF, 12pF	可按客戶需求指定
串聯電阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
頻率老化	f_age	±3 ×10-6 / year Max.	+25°C,第一年

jlx-3

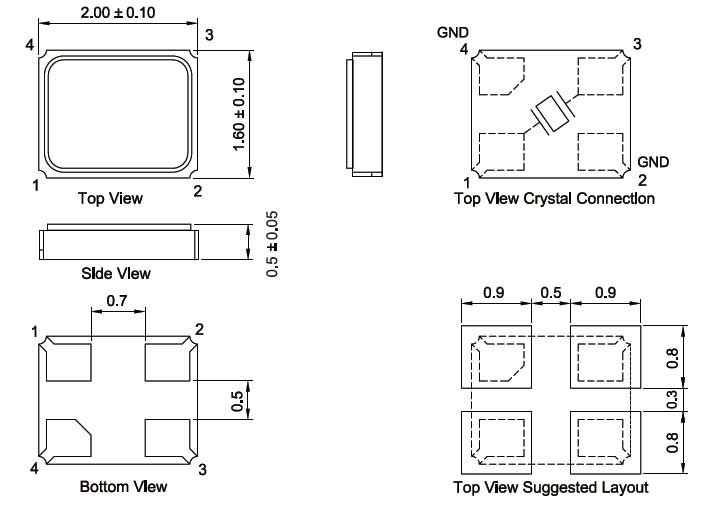

8Y 2016M

jlx-4

操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸無源晶振8Y的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。TXC晶振,進口晶振,8Y晶振
激勵功率
在晶體單元上施加過多驅動力，會導致2016mm進口貼片晶振特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
負載電容
振蕩電路中負載電容的不同，可能導致2016金屬面晶振振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。8Y晶體,超小型四腳2016貼片晶振,無源進口石英晶振

jlx-5

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。TXC晶振,進口晶振,8Y晶振
電源電壓阻抗低于電阻 2Ω。
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。8Y晶體,超小型四腳2016貼片晶振,無源進口石英晶振
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
