當前位置：首頁 » 貼片晶振 » AbraconCrystal晶振 » Abracon晶振,32.768K晶振,AB15T晶振

prevnext

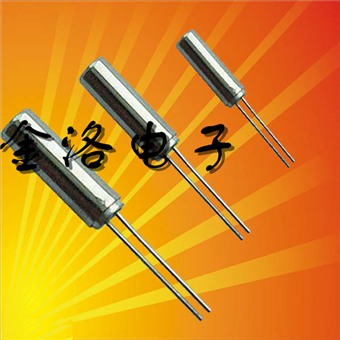

Abracon晶振,32.768K晶振,AB15T晶振

頻率：32.768KHz

尺寸：5.0*1.5mm

32.768K時鐘晶體插件型晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

訂購熱線：0755-27837162

Abracon-1

Abracon公司成立于1992年，總部位于德克薩斯州的斯派伍德，是全球領先的被動和機電同步、同步、電力、連通性和射頻解決方案的制造商。公司已通過iso9001 - 2008認證，并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源。
作為一個時鐘晶體解決方案供應商，Abracon的廣泛的產品線地址信號路徑，數據路徑和電源需求在最苛刻的應用。Abracon的新發布的IoT優化晶體系列專門設計用于解決越來越多的低功耗趨勢，從而導致設計人員在整個行業中面臨的跨導值下降。Abracon的Pierce分析儀系統（PAS）由我們的工程師設計，可幫助您為行業領先的設計做出正確的選擇。32.768K音叉表晶,圓柱型插件晶體,AB15T晶振

JLX-1

Abracon晶振,32.768K晶振,AB15T晶振,與日本精工株式會社的一顆VT-150-F晶振是同款32.768KHz插件型晶體諧振器,是一種提供實時時鐘信號的頻率元件,與同類型的圓柱晶體相比,AB15T晶振擁有比較優異的耐熱性,工作時溫度范圍在-20℃~+70℃之間,可應用于時鐘鐘表,A/V設備時鐘源,移動通訊和測量儀器等產品身上.

安裝方法:(1)由于特性惡化或石英晶振損壞,必須嚴格避免氣缸式水晶機體的焊接.推薦使用橡膠膠粘劑(2)當需要用手彎曲導線時,請按照以下說明進行操作. - 用手指握住圓柱形晶體單元的主體.- 用鑷子挑選,你打算彎曲. 身體情況下應該有超過1.5mm(3.0mm是可推薦的). - 用鑷子彎曲導線90º,而不會強力拉動導線. 強力拉扯導線可能會導致玻璃密封中產生裂紋,從而導致部件故障.

JLX-2

RB-2

Abracon晶振	單位	AB15T晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-20°C ～ +70°C	標準溫度
激勵功率	DL	1μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.sdws.net/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

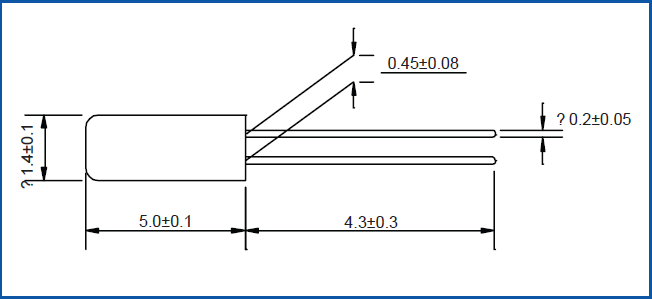

AB15T 5.1-1.5

JLX-4

其他
＜晶體諧振器＞
如果過大的激勵電力對石英晶體諧振器外加電壓，有可能導致特性老化或損壞，因此請在宣傳冊、規格書中規定的范圍內使用。
讓無源晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍以上。Abracon晶振,32.768K晶振,AB15T晶振
＜晶體振蕩器＞
晶體振蕩器的內部電路使用C-MOS。閉鎖、靜電對策請和一般的C-MOS IC一樣考慮。
有些石英晶體振蕩器沒有和旁路電容器進行內部連接。使用時，請在Vdd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接。關于個別機型請確認宣傳冊、規格書。
＜晶體濾波器＞
注意電路板圖形的配置，避免輸入端子和輸出端子靠得太近。
如果貼裝晶體濾光片的電路板的雜散電容較大，為了消除該雜散電容，有時需要配置調諧電路。
如果過大的激勵電力對諧振器外加電壓，有可能導致特性老化或損壞，因此請在濾波器的輸入電平在−10dBm以下的狀態下使用。32.768K音叉表晶,圓柱型插件晶體,AB15T晶振
＜光學產品＞
由于制造過程中進行了灰塵等異物管理，因此包裝開封以后，請在進行清潔度管理的環境中使用。

JLX-5

1、振蕩電路
32.768KHZ石英晶振是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。32.768K音叉表晶,圓柱型插件晶體,AB15T晶振
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。
振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在32.768K石英水晶振子的案例（kHz頻段），需要連接一個電阻10米或更?。

cptj11

限制流入圓柱插件晶振的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于諧振器的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。Abracon晶振,32.768K晶振,AB15T晶振
