Abracon晶振,石英晶振,ABLS2晶振

頻率：3.579545MHz~70.000MHz

尺寸：11.4*4.7*3.3mm

普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

訂購熱線：0755-27837162

Abracon晶振公司成立于1992年,總部位于德克薩斯州的斯派伍德,是全球領先的被動和機電同步、同步、電力、連通性和射頻解決方案的制造商.公司已通過iso9001 - 2008認證,并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源.作為一個解決方案供應商,Abracon的廣泛的產品線地址信號路徑,數據路徑和電源需求在最苛刻的應用.
ABRACON新的石英晶體電鍍設計使得下一代Pierce振蕩器能夠在能夠保持振蕩的情況下運行在煙霧上.電子行業有一個非常一致的趨勢,直接取決于時間 - 隨著技術越來越小,功耗降低的需求越來越高.解決石英晶體設計要求,取決于行業需求,已經成為至關重要的.所以ABRACON公司的石英晶體不僅被迫尺寸較小,而且還提供非常低的電鍍負載(CL)和低等效串聯電阻(ESR)參數選項.49SMD諧振器,11.4*4.7貼片晶體,ABLS2晶振

JLX-1

Abracon-2

Abracon晶振,石英晶振,ABLS2晶振，普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.ABLS2晶振本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
客戶特殊要求參數設置測試.(C0、C1、DLD、TS)高頻連續脈沖焊接技術:是通過在基座與上蓋之間高頻率連續低功率脈沖焊接放電,使基座與上蓋焊接部位熔接在一起,目前通過長期試驗,已總結一套工藝參數,輸入PLC進行焊接控制,利用此技術密封的貼片晶振氣密性高,金屬濺射污染少,頻率變化小,一般在±2ppm以內.

JLX-2

RB-2

Abracon晶振	單位	ABLS2晶振	石英晶振基本條件
標準頻率	f_nom	3.579545MHz~70.000MHz	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-0°C ～ +70°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	18pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

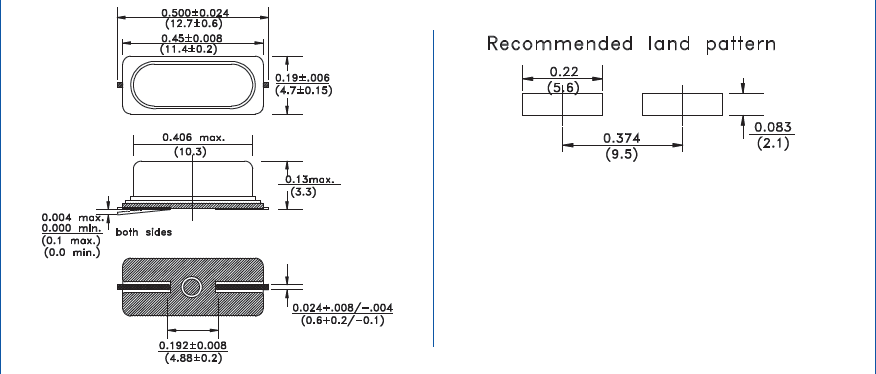

ABLS2 11.4-4.7

JLX-4

機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管壓電石英晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。49SMD諧振器,11.4*4.7貼片晶體,ABLS2晶振
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于貼片晶振49SSMD器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存49SMD石英晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。Abracon晶振,石英晶振,ABLS2晶振
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

JLX-5

輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。Abracon晶振,石英晶振,ABLS2晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）49SMD諧振器,11.4*4.7貼片晶體,ABLS2晶振
