Abracon晶振,貼片晶振,ABM3C晶振,石英晶振

頻率：12.8MHZ

尺寸：5.0*3.2mm

小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應12.8000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

奧斯汀,得克薩斯州,Abracon LLC(Abracon),全球領先的制造商被動&機電時間同步,權力,連通性和射頻解決方案宣布音頻和視頻解決方案指南強調石英晶振產品適合使用者應用程序如機頂盒,虛擬現實,便攜式音頻、視頻/電話會議,耐磨,物聯網,無人機,相機/攝像機、顯示器和高保真音頻以及專業應用,如音頻混合器,唱片的質量接收器,廣播工作室相機等設備,路由器和轉換器使用SDI,HD-SDI和3 g HD-SDI。
Abracon公司成立于1992年，總部位于德克薩斯州的斯派伍德，是全球領先的被動和機電同步、同步、電力、連通性和射頻解決方案的制造商。Abracon提供了廣泛的定時石英晶體諧振器和振蕩器，MEMS振蕩器，實時時鐘(RTC)，藍牙模塊，陶瓷諧振器，鋸濾器和諧振器，功率和射頻電感，變壓器，電路保護元件和射頻天線和無線充電線圈。

高穩定性假貼片晶振,金屬封裝大型諧振器,ABLS晶振

Abracon晶振,貼片晶振,ABM3C晶振,石英晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若無源晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。

Abracon晶振	單位	ABM3C晶振	石英晶振基本條件
標準頻率	f_nom	12.8MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	10~100μW Max.	推薦:10~100μW
頻率公差	f_— l	±10 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±20× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	16pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

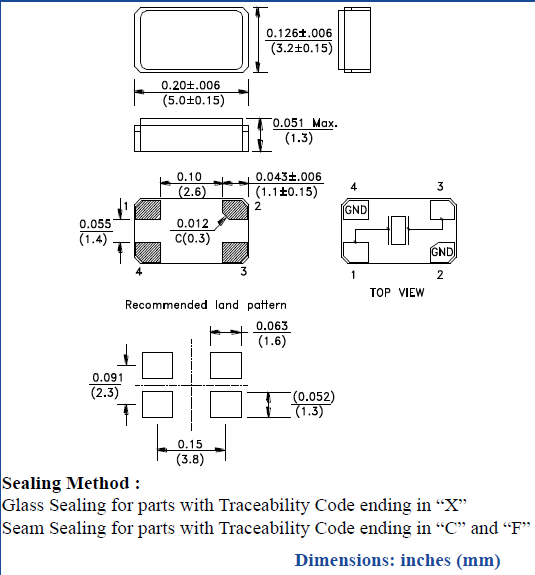

abm3c 5032

高穩定性假貼片晶振,金屬封裝大型諧振器,ABLS晶振

晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了車載石英晶振的品質和可靠性,必須在適當的條件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。Abracon晶振,貼片晶振,ABM3C晶振,石英晶振
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于進口SMD晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些陶瓷面晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH.(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

高穩定性假貼片晶振,金屬封裝大型諧振器,ABLS晶振

驅動能力:驅動能力說明陶瓷貼片晶體振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.Abracon晶振,貼片晶振,ABM3C晶振,石英晶振

sjzrhl_1

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過四腳無源貼片晶振振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

scbx_2

1.振蕩電路:晶體諧振器是無源元件，因此受到5032石英晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在5032封裝貼片晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
