當前位置：首頁 » 石英晶振 » 愛普生晶振 » 愛普生晶振,石英晶體,C-004R晶振,C-004R 32.7680K-A

prevnext

愛普生晶振,石英晶體,C-004R晶振,C-004R 32.7680K-A

頻率：32.768KHz

尺寸：5.0*1.5mm

工作溫度:-10℃~+60℃

保存溫度:-20℃~+70℃

負載電容:6pF

產品本身具有高穩定性,"C-004R 32.7680K-A"高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

晶振技術參數點擊下載

伴隨信息化社會的進程,現在石英晶振已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮"石英"材料的優越性能的"QMEMS"技術,創造出更小,更高性能或全新功能的元器件."C-004R 32.7680K-A"

JLX-1

RB-1 愛普生晶振,石英晶體,C-004R晶振,"C-004R 32.7680K-A",SMD型的晶體產品已被廣泛的應用于各行各業,然而圓柱型的32.768K晶振依然占有不小的比例,愛普生株式會社的這顆C-004R晶振尺寸極小,只有5.0*1.5mm,應用在任何產品身上,都可以大大的縮減電路板的占用空間.5.0*1.5mm晶振,32.768KHZ石英晶體,C-004R晶振,"C-004R 32.7680K-A"

JLX-2

RB-2

愛普生晶振	單位	C-004R晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-10°C ～ +60°C	裸存
工作溫度	T_use	-20°C ～ +85°C	標準溫度
激勵功率	DL	10μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

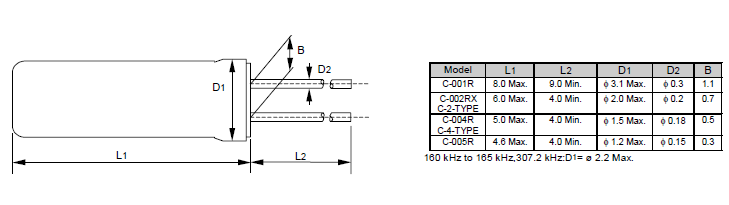

C-001R C-002RX C-004R C-005R

JLX-4

RB-4 機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管C-004R晶振產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1)理想情況下，機械蜂鳴器應安裝在一個獨立于圓柱晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。愛普生晶振,石英晶體,C-004R晶振,"C-004R 32.7680K-A"
(2)在設計時請參考相應的推薦封裝。
(3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存1*5mm晶振產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。5.0*1.5mm晶振,32.768KHZ石英晶體,C-004R晶振,"C-004R 32.7680K-A"

JLX-5

RB-5 1、振蕩電路
晶體諧振器是無源晶振，因此受到電源電壓、環境溫度、電路的影響。

配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。5.0*1.5mm晶振,32.768KHZ石英晶體,C-004R晶振,"C-004R 32.7680K-A"
2、角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，石英晶體諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1
晶體諧振腔的形式模式，但泛音振蕩或基波。
振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在石英晶振的案例（kHz頻段），需要連接一個電阻10米或更?。愛普生晶振,石英晶體,C-004R晶振,"C-004R 32.7680K-A"
