當前位置：首頁 » 石英晶振 » 西鐵城晶振 » 西鐵城晶體,進口晶振,CM315晶振

prevnext

西鐵城晶體,進口晶振,CM315晶振

頻率：

尺寸：

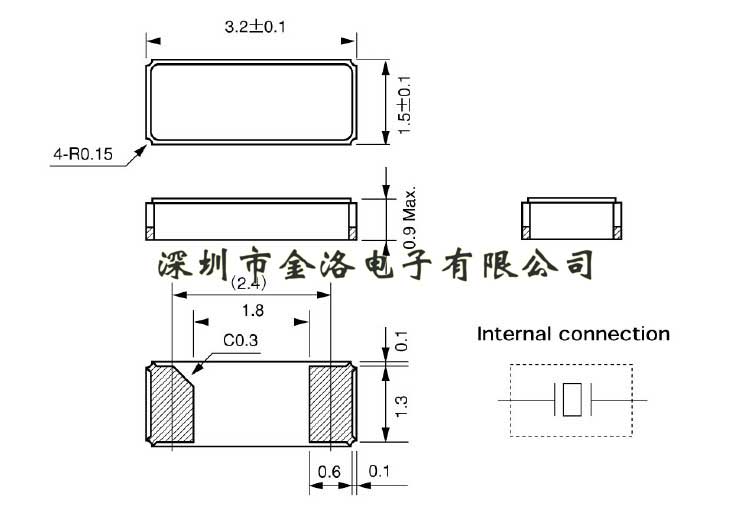

尺寸:3.2*1.5*0.9mm 頻率:32.768KHz 32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

訂購熱線：0755-27837162

晶振技術參數點擊下載

CITIZEN西鐵城晶振公司的前身為日本尚工舍時計研究所，創立于1918年，主要從事鐘表的開發和制造，在1924年制造出第一只懷表。西鐵城鐘表株式會社成立于1930年，在第二年（1931年）生產出第一只西鐵城牌手表。CM315晶振,二腳SMD石英晶振,3215無源石英晶體諧振器

jlx-1

西鐵城晶體,進口晶振,CM315晶振,金屬殼表面貼片型二腳石英晶體諧振器,產品本身具有高性能,低價格等優勢,是CITIZEN晶振公司銷量最好,出口量最多的其中一款,在大陸地區人氣非常高,是眾多智能電子類生產廠家們心目中的理想型石英晶振,這顆CM315晶振為廣大用戶提供有效的晶振解決方案.

jlx-2

西鐵城晶振	符號	CM315晶振	西鐵城晶振基本信息對照表
Crystal標準頻率	f_nom	32.768kHz
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+85°C	西鐵城晶振特定的溫度
激勵功率	DL	0.5μW (1.0μW Max.)	如你有最大激勵功率為1.0μW 需求,請聯系我們金洛電子
精度	f_— l	±20ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	9pF, 12.5pF	可按客戶需求指定
串聯電阻（ESR）	R₁	70kΩ Max.	70kΩ — 45kΩ
頻率老化	f_age	±3 ×10^-6 / year Max.	+25°C, 第一年

jlx-3

CM315cct

抗沖擊

晶體產品可能會在某些條件下受到損壞。例如表晶32.768K-西鐵城綠色無鉛晶振從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。

輻射

暴露于輻射環境會導致CM315進口貼片晶振性能受到損害，因此應避免照射。西鐵城晶體,進口晶振,CM315晶振

化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。

粘合劑

請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）

鹵化合物

請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。CM315晶振,二腳SMD石英晶振,3215無源石英晶體諧振器

靜電

過高的靜電可能會損壞CM315晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

jlx-5

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過石英振蕩器的放大器時，可同時進行測量。西鐵城晶體,進口晶振,CM315晶振
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
(請勿使用該探頭的長接地線.)
