京瓷晶振,貼片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振

頻率：19.200MHz

尺寸：2.5*2.0*0.95mm

超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

JC-1

京瓷晶振最初是一個郊區的小工廠，沒有錢，沒有證書，沒有聲譽。我們沒有什么可依靠的，只有一點技術和28個值得信賴的同事。盡管如此，公司還是經歷了快速的發展，因?yàn)槊總€(gè)人都盡了最大的努力，經理們?yōu)榱粟A得員工的信任而獻出了自己的生命。我們想成為一家優秀的公司，所有員工都可以互相信任，放棄自私的動機，為工作感到自豪。這種愿望成為京瓷管理的基礎。
京瓷的全球業務提供各種各樣的石英晶振，包括先進的材料、部件、設備、設備、網絡工程和其他服務。每個產品線管理團隊通過整合京瓷集團技術來解決新出現的趨勢，積極開發新產品和新市場。我們本著“顧客至上”的原則，通過在價格、質量、服務和交貨等方面的全面客戶滿意度來創造新的價值。京瓷晶振,貼片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振

JLX-1

JC-2

京瓷晶振,貼片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振.3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求.
京瓷石英晶體諧振器多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。CT2520DB19200C0FLHAF晶振,19.2M石英諧振器,CT2520DB晶振

JLX-2

RB-2

京瓷晶振	單位	CT2520DB晶振	石英晶振基本條件
標準頻率	f_nom	16.000MHz~60.00MHz	標準頻率
儲存溫度	T_stg	-40°C~+105°C	裸存
工作溫度	T_use	-30°C~+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:10μW~100μW
頻率公差	f_— l	±10× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±12× 10-6/-30°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	7pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-30°C~+85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

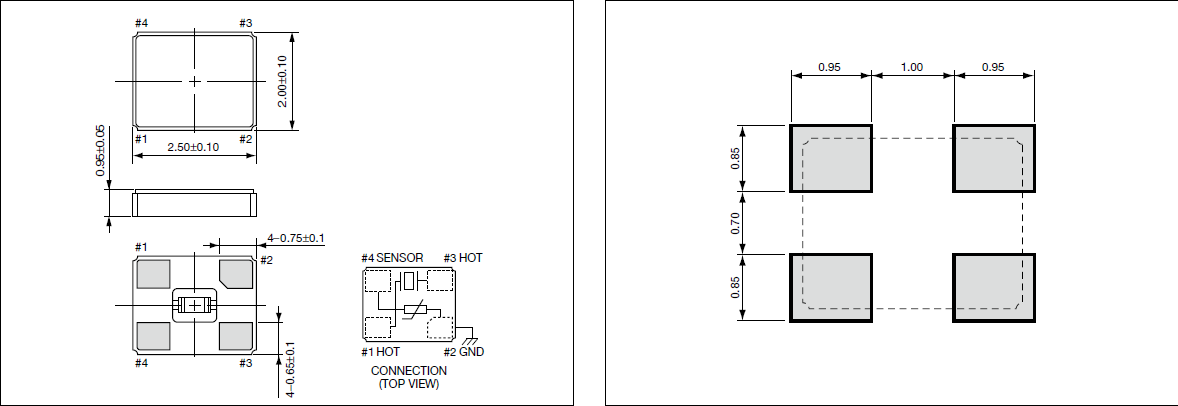

CT2520DB_2.5_2.0

JLX-4

超聲波清洗
（1）使用AT-切割晶體和表面聲波諧振器/SAW濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下，晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。CT2520DB19200C0FLHAF晶振,19.2M石英諧振器,CT2520DB晶振
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因?yàn)榫w可能受到破壞。
（3）請勿清洗開啟式產品
（4）對于可清洗產品，應避免使用可能對石英水晶諧振器產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。京瓷晶振,貼片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振
使用環境（溫度和濕度）
請?jiān)谝?guī)定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。

JLX-5

RB-5

振蕩電路的檢查方法
振蕩頻率測量
必須盡可能地測量安裝在電路上的2520mm晶振的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。CT2520DB19200C0FLHAF晶振,19.2M石英諧振器,CT2520DB晶振
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因?yàn)榫彌_器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。京瓷晶振,貼片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振
探針不影響圖3，因?yàn)樵贗C上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法貼片無源諧振器輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
