當前位置：首頁 » 石英晶振 » 京瓷晶振 » 京瓷晶振,貼片晶振,CX3225CA晶振,CX3225CA12000P0HSTC1晶振

prevnext

京瓷晶振,貼片晶振,CX3225CA晶振,CX3225CA12000P0HSTC1晶振

頻率：12.000MHz

尺寸：3.2*2.5*0.8mm

3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

晶振技術參數點擊下載

JC-1

京瓷晶振的全球業務提供各種各樣的產品，包括先進的材料、部件、設備、設備、網絡工程和其他服務。這種廣泛的專業知識使京瓷能夠在一個給定的產品線中集成全過程，從開發和生產到銷售和物流。這種資源的有效利用產生了全群體協同效應，產生了卓越的性能、功能和價值的產品。京瓷晶振,貼片晶振,CX3225CA晶振,CX3225CA12000P0HSTC1晶振
京瓷把“客戶第一”的原則放在首位，以確保我們提供的石英晶振產品和服務始終使人們滿意。顧客滿意要求我們對周圍的不斷變化作出快速反應。我們也努力通過有機地動員和管理資源的技術能力，京瓷集團在創造新的價值，用我們的京瓷理念，我們的阿米巴管理系統，我們通過“人類智慧的債券管理的信念。

JLX-1

京瓷晶振,貼片晶振,CX3225CA晶振,CX3225CA12000P0HSTC1晶振.3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
京瓷貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。CX3225CA12000P0HSTC1晶振,汽車級晶振,CX3225CA晶振

JLX-2

RB-2

京瓷晶振	單位	CX3225CA晶振	石英晶振基本條件
標準頻率	f_nom	12.000MHz~54.000MHz	標準頻率
儲存溫度	T_stg	-40°C~+150°C	裸存
工作溫度	T_use	-40°C~+125°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW~100μW
頻率公差	f_— l	±50× 10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.sdws.net/
頻率溫度特征	f_tem	±150× 10^-6/-40°C~+125°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C~ +125°C, DL = 100μW
頻率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

RB-3

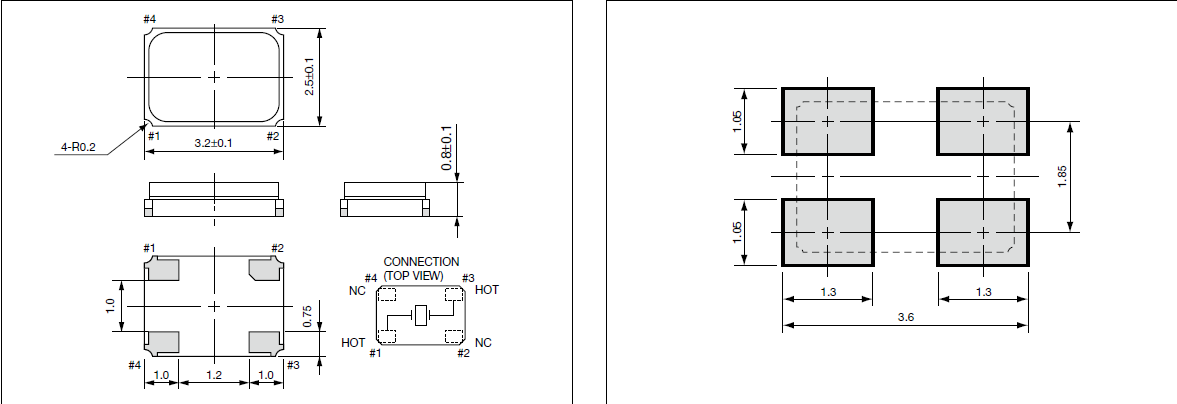

CX3225CA_3.2_2.5

JLX-4

RB-4

機械振動的影響
當3225晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。CX3225CA12000P0HSTC1晶振,汽車級晶振,CX3225CA晶振
PCB設計指導
(1)理想情況下，機械蜂鳴器應安裝在一個獨立于無源石英晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2)在設計時請參考相應的推薦封裝。
(3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存陶瓷封裝車載晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。京瓷晶振,貼片晶振,CX3225CA晶振,CX3225CA12000P0HSTC1晶振

JLX-5

輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）CX3225CA12000P0HSTC1晶振,汽車級晶振,CX3225CA晶振
