京瓷晶振,貼片晶振,CX3225SA晶振,3225mm晶振

頻率：8000~54000KHZ

尺寸：3.2*2.5*0.75mm

超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分,低頻晶振可從8000KHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求

訂購熱線：0755-27837162

京瓷石英晶振秉承卓越原則，追求卓越。我們開發獨特的技術，并應用我們的眼光創造有價值的產品，市場不斷尋求。力于創造超越客戶期望的價值。品牌承諾的性能，驚奇和喜悅在技術實力、優質的區域，和響應。具有獨創性和高質量，不斷創造新價值促進人類進步。“新的價值邊界”反映了京瓷在技術前沿不斷創造新價值的承諾。全球京瓷集團開發獨特的技術和應用其愿景，創造有價值的產品，市場不斷尋求。這種廣泛的專業知識使京瓷能夠在一個給定的產品線中集成全過程，從開發和生產到銷售和物流。這種資源的有效利用產生了全群體協同效應，產生了卓越的性能、功能和價值的產品。
京瓷3225晶振集團的企業社會責任活動是基于京瓷的哲學，以作為其決策的原則“做正確的事，作為一個人類，“通過我們的京瓷理念，我們努力推進我們的企業公民，建立利益相關者相互的信任關系，為可持續增長。同時，我們也為社會的健康發展作出貢獻。日本京瓷晶振將：通過適當控制環境影響的物質，減少能源的使用，以達到節約能源和節約資源的目的。有效利用資源，防止環境污染，減少和妥善處理廢物，包括再利用和再循環。通過開展節能活動和減少二氧化碳排放防止全球變暖。避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產。遵守有關環境保護的法律、標準、協議和任何公司承諾的其他要求。 JLX-1

京瓷晶振,貼片晶振,CX3225SA晶振,3225mm晶振,3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求。
晶體高精度的頻率、電阻的測量技術：注意：在石英SMD晶振晶體測量中各個廠家的儀器會存在一定的差距（誤差），所以應對晶振晶體測試儀器做特別管制。尤其是小公差產品。目前本公司的標準儀器在品管部。DIP 產品為 250A，SMD,產品為 250B。品管部應對公司內每臺單機每個月進行一次校對。自動測試機用平移法進行測試。同時保留和記錄與不同客戶之間的誤差。在生產中用平移法解決。高精度的頻率、電阻的測量技術：引進一批先進的檢測儀器，準確度達到±1ppm（國標標準）。在測量應用上制定一套標準的測量方法保證測量的準確性、儀器的精度、測試的一致性。

JLX-2

京瓷晶振	單位	CX3225SA晶振	石英晶振基本條件
標準頻率	f_nom	8000~54000KHZ	標準頻率
儲存溫度	T_stg	-40°C~+150°C	裸存
工作溫度	T_use	-40°C~+150°C	標準溫度
激勵功率	DL	10μW Max.	推薦:10μW~100μW
頻率公差	f_— l	±15× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±15× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-30°C~+85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

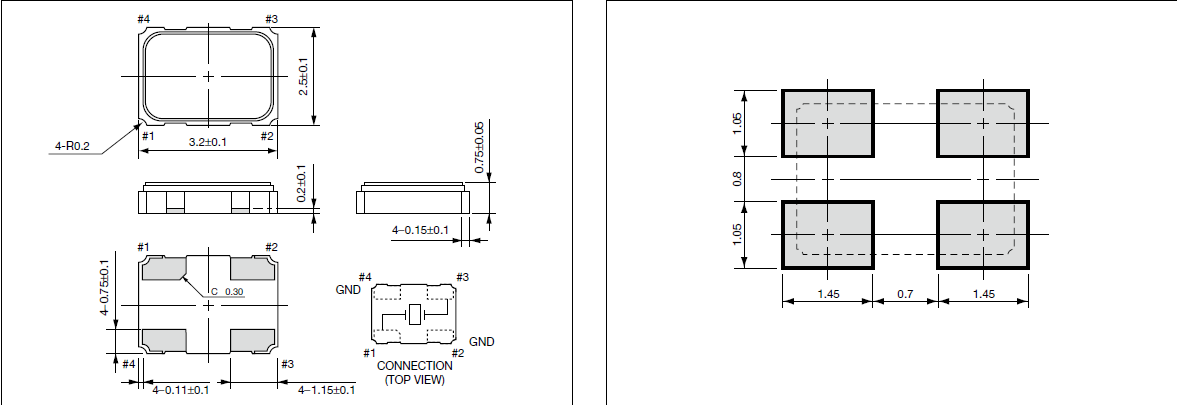

CX3225SA_3.2_2.5

JLX-4

貼片晶振在工作中出現異常技術問題：你可以先把晶體卸載下來并測試晶振的頻率和負載電容，看看他們是否能振動，也可以使用專業的石英晶體測試儀器來檢測。如果你沒法檢測你也可以將不良品發送給我公司，我們檢測分析之后告訴你結果。如果有下列情況發生，晶振不起振，首先你先查看你產品上使用的負載電容CL是否對，是否跟你的線路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把產品發送回我公司分析。如果石英晶振頻率和負載電容跟要求相對應的話，我們將需要進行等效電路測試。京瓷晶振,貼片晶振,CX3225SA晶振,3225mm晶振
比如等效電路測試如下：

20180524165858

以下是石英晶振電路設計匹配問題：
Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。一個穩定的振蕩電路需要的負電阻，其值應是晶振阻力的至少五倍。它可寫為|-R|>5的Rr。例如，為了獲得穩定的石英晶體振蕩器電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）以下說明：

201805241702281

JLX-5

RB-5 1.驅動能力:驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re,其中i表示經過3225貼片晶振單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。京瓷晶振,貼片晶振,CX3225SA晶振,3225mm晶振

sjzrhl_1

2.振蕩電路:石英晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

scbx_3
