京瓷晶振,石英晶體諧振器,CX3225SB晶振

頻率：12.000MHz~54.000MHz

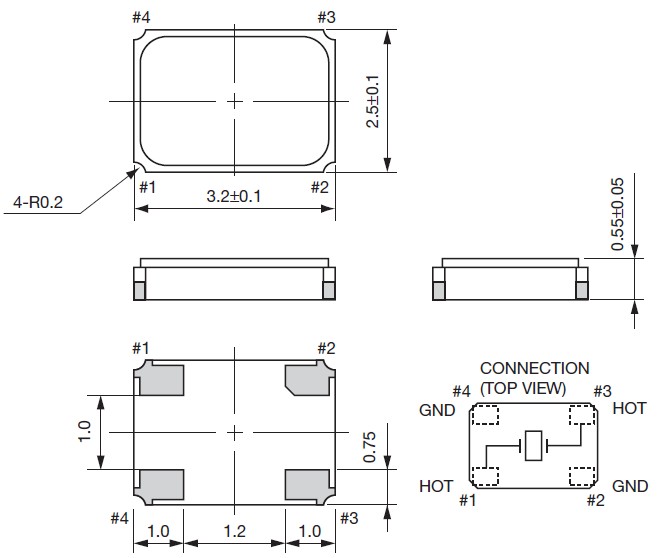

尺寸：3.2*2.5*0.5mm

超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

晶振技術參數點擊下載

JC-1

京瓷秉承卓越原則，追求卓越。我們開發獨特的技術，并應用我們的眼光創造有價值的產品，市場不斷尋求。這種廣泛的專業知識使京瓷晶振能夠在一個給定的產品線中集成全過程，從開發和生產到銷售和物流。這種資源的有效利用產生了全群體協同效應，產生了卓越的性能、功能和價值的產品。京瓷3225mm貼片石英晶振,進口無源晶體諧振器,CX3225SB晶振

JLX-1

JC-2

京瓷晶振,石英晶體諧振器,CX3225SB晶振,是日產進口品牌中銷量最好的晶體尺寸之一,3225mm超小超薄深受廣大用戶的支持,CX3225SB晶振嚴格按照ISO9002質量管理體系認證標準生產,每月出口銷售額可達到7000萬元人民幣以上.

JLX-2

RB-2

京瓷晶振	單位	CX3225SB晶振	石英晶振基本條件
標準頻率	f_nom	12.000MHZ~54.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +125°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±15 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±15 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

CX3225SB CX3225SA 3225

JLX-4

晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業，但如果是超過規格以上的高溫，則頻率有可能發生較大的變化，因此請避免不必要的高溫度。京瓷晶振,石英晶體諧振器,CX3225SB晶振
有關CX3225SB(CX-101F)諧振器產品的回流焊焊接溫度描述，請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”。
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個3225mm貼片晶振產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然進口貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。京瓷3225mm貼片石英晶振,進口無源晶體諧振器,CX3225SB晶振

JLX-5

1、振蕩電路
晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。京瓷晶振,石英晶體諧振器,CX3225SB晶振
CX3225SB金屬面的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
cptj1
3225貼片晶振的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更多。

限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。
安裝電容器的適當值取決于石英晶體諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。京瓷3225mm貼片石英晶振,進口無源晶體諧振器,CX3225SB晶振
