當前位置：首頁 » 溫補晶振 » 溫補晶振,石英晶振,DSB211SCB晶振

prevnext

溫補晶振,石英晶振,DSB211SCB晶振

頻率：12.288MHz~52.000MHz

尺寸：2.0*1.6*0.63mm

2016mm體積的溫補晶振（TCXO）,是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.

訂購熱線：0755-27837162

晶振技術參數點擊下載

KDS-1

KDS集團公司在2008年發布,研發并且已經出樣的小型貼片有源晶振【TCXO】,產品應用到GPS設備,小型高精度SMD溫度補償晶體振蕩器DSB321SDA/DSB221SDA,同時發布可以接受訂單.（通過校正以高精度的石英晶體振蕩器的頻率變化引起的晶體振蕩器的溫度,因為SMD TCXO產品精度高）是內置高精度SMD溫度補償的石英晶體振蕩器,可以使用在全球衛星GPS接收機.
KDS晶振公司目前產品的精度,已經溫度頻率范圍, DSB321SD +85℃±頻率溫度穩定度0.5×10-6/-30℃?GPS相關設備,同一時間,KDS技術部門實驗兼容低電壓的工作,這是在GPS接收器中要使用的IC的趨勢.此款溫補晶振可以在1.8 V操作,也可以在很寬的電壓范圍工作+3.6 V +1.7 V?一樣,也可以用正常使用.溫補晶振,進口超小型有源晶振,DSB211SCB晶振

JLX-1

KDS-2

溫補晶振,石英晶振,DSB211SCB晶振.2016mm體積的溫補晶振（TCXO）,是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC（頻率控制）功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.
KDS有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。溫補晶振,進口超小型有源晶振,DSB211SCB晶振

JLX-2

RB-1

溫補晶振	標示	DSB211SCB晶振	晶振基本信息對照表
標準范圍	f0	12.288MHz～52.000MHz
電源電圧	Vcc	＋1.8V,＋2.6V,＋2.8V,＋3.0V,＋3.3V
輸出電流	Icc	3.5 mA max.	Vcc=3.3V
頻率負載	L_CMOS	15pF	CMOS 出力
標準頻率偏差	f_tol	±1.5ppm	初期偏差、周波數溫度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
輸出電壓	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
對稱	SYM	40%～60%	50% Vcc
標準時間	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

JLX-3

RB-3

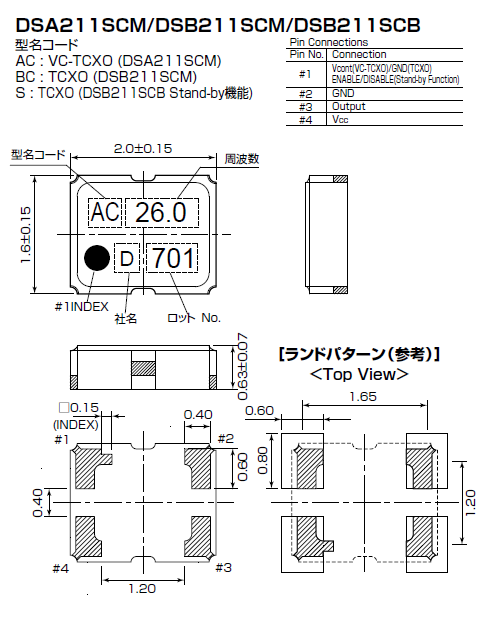

DSB211SCB SCM 2016 (TCXO)

JLX-4 RB-4 噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能會導致有源晶振引發功能失常或擊穿的閉門或雜散現象。溫補晶振,石英晶振,DSB211SCB晶振
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近有源晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致溫補晶體振蕩器非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的的2016溫補振蕩器特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。

安裝方向

^{KDS溫補振蕩器}的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。溫補晶振,進口超小型有源晶振,DSB211SCB晶振

JLX-5

RB-5

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。溫補晶振,石英晶振,DSB211SCB晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。溫補晶振,進口超小型有源晶振,DSB211SCB晶振
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
