ECS晶體,貼片晶振,ECX-12Q晶振

頻率：32.768KHz

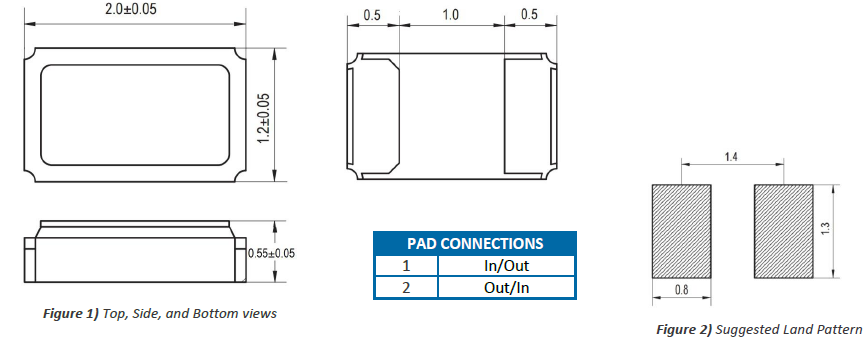

尺寸：2.0*1.2*0.55mm

32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

訂購熱線：0755-27837162

ECS-2

我們的全球支持工作力超過225家制造工廠，物流中心位于香港之內;韓國首爾;.煙臺，中國，當然還有美國我們?nèi)蚴杖氩粓笠膊簧鲜校捎谄渌饺撕蛯Ｓ兴袡?quán)狀態。總部設在美國堪薩斯州的Olathe，ECS，Inc.我們有這個領先的解決方案。建立和維護世界上最先進的可靠和具有成本效益的產品。所有晶振通過無鉛認證產品:鉛(鉛)和其他材料(Hg、Cd、Cr + Vl、PBB和PBDE)在RoHS指令中被禁止，低于歐盟所提議的所有適用的物質閾值。ECS晶體,貼片晶振,ECX-12Q晶振
我們對ISO 9001 / 2008和qs - 9000認證的承諾使我們能夠從選擇材料到設計和制造，從測試到應用開發，從處理到包裝，從客戶服務到訂單履行，每一步都提高了質量標準。我們采取的每一個步驟都與我們提供符合客戶期望的頻率控制設備的最終目標相合作。這就是零缺陷。我們的整個工程師團隊、貼片晶振生產專家和客戶護理人員都被強制和授權在每一個過程和交易中建立質量、可靠性和可靠性。

JLX-1

ECS-1

ECS晶體,貼片晶振,ECX-12Q晶振.小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.
ECS貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而貼片石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。2012無源貼片晶振,32.768KHZ石英晶體,ECX-12Q晶振

JLX-2

ECS晶振	單位	ECX-12Q晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHz	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+125°C	標準溫度
激勵功率	DL	0.1μW Max.	推薦:0.5μW
頻率公差	f_— l	±20 × 10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.sdws.net/
頻率溫度特征	f_tem	±20 × 10^-6/-40°C~+125°C	超出標準的規格請聯系我們.
負載電容	CL	12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C~+125°C, DL = 0.5μW
頻率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

ECX-12Q 2012

JLX-4

RB-4

清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個進口晶振產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。2012無源貼片晶振,32.768KHZ石英晶體,ECX-12Q晶振
撞擊
雖然耐高溫晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得小體積晶振產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。請在沒有直射陽光，不發生結露的場所保管。ECS晶體,貼片晶振,ECX-12Q晶振

JLX-5

1、振蕩電路
2012貼片晶振是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。2012無源貼片晶振,32.768KHZ石英晶體,ECX-12Q晶振
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。
振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在2012封裝32.768KHZ晶振的案例（kHz頻段），需要連接一個電阻10米。

cptj11

限制流入2.0x1.2mm無源晶振的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。ECS晶體,貼片晶振,ECX-12Q晶振
適當?shù)目刂齐娮柚担≧D）取決于諧振器的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?。
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
