當前位置：首頁 » 貼片晶振 » ECScrystal晶振 » ECS晶體,貼片晶振,ECX-71晶振,KHZ晶振

prevnext

ECS晶體,貼片晶振,ECX-71晶振,KHZ晶振

頻率：32.768KHZ

尺寸：7.0*1.5mm

此款SMD晶體并且可以承受回流焊接的高溫，波峰焊接，回流焊接等，貼片表晶主要特點是該產品排帶包裝，焊接模式主要使用SMT焊接，給現代SMT工藝帶來高速的工作效率，32.768K系列產品本身具有體積小,厚度薄,重量輕等特點，此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

訂購熱線：0755-27837162

ECS公司的基石。這一驅動原則是通過客戶，晶振供應商和員工的協作，每次都做正確的事情，確保上級產品和服務，并贏得了ECS公司在創新，產品質量和客戶服務方面享有世界一流的聲譽。這些合作伙伴關系證明，ECS國際公司始終符合全球客戶所要求的所有標準。ECS，Inc.國際質量標準體現了卓越的商業實踐和產品，通過無盡的承諾：滿足和超越客戶的期望，實現世界一流的客戶滿意度通過激發創造力，主動性和責任意識，培養建立一種促進領導和自豪的環境。不斷改進綜合業務流程，以實現系統有效性，效率和靈活性。
藍牙：藍牙無線技術等已被設計為消除了當?shù)丨h(huán)境中電纜的需求，我們的許多高可靠性，高頻率，小型化的頻率控制管理設備都適用于這種技術，即互連和快速部署計算機，手機，短距離手持設備，個人廣域網或自組織網絡。千兆以太網技術：ECS石英晶振.引入了低抖動滿足此應用所需的時鐘振蕩器以及SSB相位噪聲參數。詢問我們的VCXO高光纖解決方案：在當今數據交換的時代，頻率時鐘振蕩器，濾波網絡和其他定時同步產品。

ECS晶體,貼片晶振,ECX-71晶振,KHZ晶振,32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.超小型,薄型,質地輕的表面貼片音叉型晶體諧振器,手機晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。

CTS晶振	單位	ECX-71晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	0.1~1.0μW Max.	推薦:0.1~1.0μW
頻率公差	f_— l	±20× 10-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±50× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	12.5PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

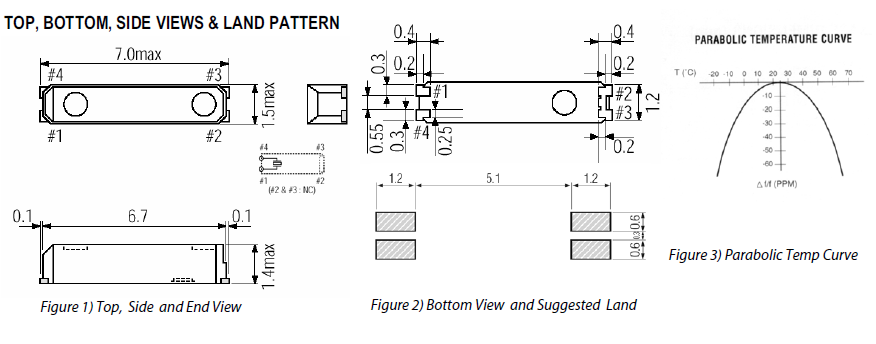

ecx-71 7015

所有石英晶體諧振器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。ECS晶體,貼片晶振,ECX-71晶振,KHZ晶振
未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的石英進口晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
進口石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。

1.振蕩電路:晶體諧振器是無源元件，因此受到7015貼片石英晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。ECS晶體,貼片晶振,ECX-71晶振,KHZ晶振
2.角色的分量與參考值:在振蕩電路的設計中，必須認識到32.768K石英晶體諧振器個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在7015mm貼片諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于7015石英晶體諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
