愛普生晶振,貼片晶振,FA-20HS晶振,FA-20HS 19.2000MF12Y-AG3

頻率：16.000MHz~54.000MHz

尺寸：2.5*2.0*1.0mm

2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓.

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSONdhl

愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.愛普生晶振以石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體.FA-20HS晶振,2.5*2.0mm諧振器,進口2520貼片晶體,"FA-20HS 19.2000MF12Y-AG3"

JLX-1

愛普生晶振,貼片晶振,FA-20HS晶振,"FA-20HS 19.2000MF12Y-AG3",2520mm體積的表面貼片型石英晶體諧振器,是一款小型化,重量輕的貼片晶振,產品本身具有耐高溫及耐低溫特性,FA-20HS晶振即使在零下負20度至正75度也能正常工作,滿足245度無鉛高溫回流焊接,頂點溫度可達260度,因此在電子數碼產品市場比較受歡迎.其本身具有耐沖擊性,可允許在距離地面一米的高度自由跌落,采用編帶包裝的方式,可應對自動貼片機的自動貼裝的功能.

JLX-2

RB-2

愛普生晶振	單位	FA-20HS晶振	石英晶振基本條件
標準頻率	f_nom	16.000MHZ~54.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±12 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±1 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

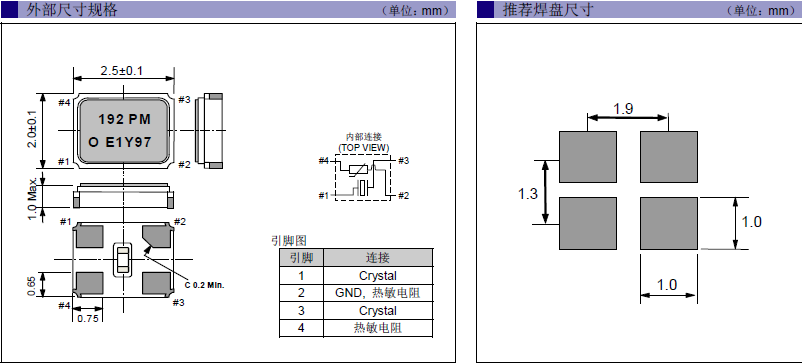

FA-20HS 2520

JLX-4

RB-4

超聲波清洗
（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下，晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。愛普生晶振,貼片晶振,FA-20HS晶振
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因?yàn)榫w可能受到破壞。
（3）請勿清洗開啟式產品
（4）對于可清洗產品，應避免使用可能對無源晶振產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。FA-20HS晶振,2.5*2.0mm諧振器,進口2520貼片晶體,"FA-20HS 19.2000MF12Y-AG3"
使用環境（溫度和濕度）
請?jiān)谝?guī)定的溫度范圍內使用進口晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。

JLX-5

1、振蕩電路
石英水晶振動子是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
2520貼片晶振的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。愛普生晶振,石英晶體諧振器,FA-20HS晶振
2、角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。
振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。

cptj11

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。愛普生晶振,貼片晶振,FA-20HS晶振
適當?shù)目刂齐娮柚担≧D）取決于愛普生2520石英晶振的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。FA-20HS晶振,2.5*2.0mm諧振器,進口2520貼片晶體,"FA-20HS 19.2000MF12Y-AG3"
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
