當前位置：首頁 » 石英晶振 » 愛普生晶振 » 愛普生晶振,貼片晶振,FA-365晶振,無源日產晶振,FA-365 16.0000MB-G3

prevnext

愛普生晶振,貼片晶振,FA-365晶振,無源日產晶振,FA-365 16.0000MB-G3

頻率：12~41MHZ

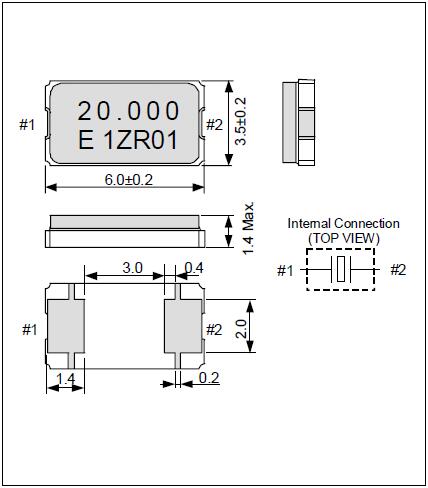

尺寸：6.0*3.5*1.4mm

貼片石英晶體,"FA-365 16.0000MB-G3"體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

無源石英貼片晶振,2腳6035陶瓷面諧振器,FA-365晶振

愛普生拓優科夢（Epson Toyocom）是精工愛普生晶體株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數:1500人.主要從事壓電石英晶振系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產.蘇州愛普生工廠就以生產高端的石英晶體振蕩器為主,普通石英晶體諧振器為輔."FA-365 16.0000MB-G3",無源石英貼片晶振,2腳6035陶瓷面諧振器,FA-365晶振
愛普生品牌系列千赫子的石英貼片晶振,目前占據了中國市場進口晶25％的份額,品牌質量,貨期,品種,品質是廣大用戶有目共睹,從MC-146晶振最早期從MP4,MP3收音機模塊啟用開始,在到國內外各大知名品牌手機,最后應用到國內山寨手機市場,幾乎占據80％的手機行業晶振類別,愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

無源石英貼片晶振,2腳6035陶瓷面諧振器,FA-365晶振

愛普生晶振,貼片晶振,FA-365晶振,無源日產晶振,"FA-365 16.0000MB-G3",貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。無源石英貼片晶振,2腳6035陶瓷面諧振器,FA-365晶振,"FA-365 16.0000MB-G3"

愛普生晶振	單位	FA-365晶振	石英晶振基本條件
標準頻率	f_nom	12.000MHZ~41.000MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-20°C ～ +70°C	標準溫度
激勵功率	DL	10~100μW Max.	推薦:10μW ～ 100μW
頻率公差	f_— l	±50 × 10-6 (標準), (±50× 10-6 ～ ±100 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	10pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±30× 10-6 / year Max.	+25°C,第一年

無源石英貼片晶振,2腳6035陶瓷面諧振器,FA-365晶振

耐焊性：將SMD晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。愛普生晶振,貼片晶振,FA-365晶振,無源日產晶振
"FA-365 16.0000MB-G3",陶瓷包裝無源石英晶振：在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。（2）陶瓷封裝貼片晶振：在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
（3）柱面式產品：產品的玻璃部分直接彎曲引腳或用力拉伸引腳晶振會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。無源石英貼片晶振,2腳6035陶瓷面諧振器,FA-365晶振

無源石英貼片晶振,2腳6035陶瓷面諧振器,FA-365晶振

負載電容：如果振蕩電路中負載電容的不同，可能導致12M 無源石英晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。愛普生晶振,貼片晶振,FA-365晶振,無源日產晶振,"FA-365 16.0000MB-G3"

無源石英貼片晶振,2腳6035陶瓷面諧振器,FA-365晶振

游戲機晶體測試條件：(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。? 電源電壓阻抗低于電阻 2Ω。(2) 其他? 輸入電容低于 15 pF? 5倍頻率范圍或更多測量頻率。? 鉛探頭應盡可能短。? 測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3) 其他? CL包含探頭電容。? 應使用帶有小的內部阻抗的電表。? 使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）

適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過6035mm時鐘電路晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。

無源石英貼片晶振,2腳6035陶瓷面諧振器,FA-365晶振

振蕩頻率測量：必須盡可能地測量安裝在電路上的金屬殼二腳貼片諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
