當前位置：首頁 » 石英晶振 » 愛普生晶振 » 愛普生晶振,貼片晶振,FC-135晶振,FC-135 32.7680KA-AC

prevnext

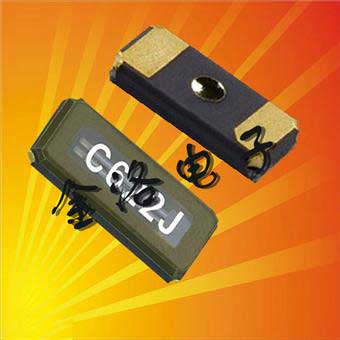

愛普生晶振,貼片晶振,FC-135晶振,FC-135 32.7680KA-AC

頻率：32.768KHz

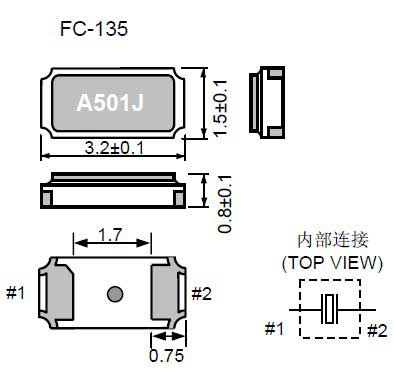

尺寸：3.2*1.5*0.8mm

智能手機晶振,"FC-135 32.7680KA-AC"產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性.

訂購熱線：0755-27837162

晶振技術參數點擊下載

在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.FC-135晶體,32.768KHz無源貼片型音叉晶振,進口3215mm兩腳石英晶體諧振器,"FC-135 32.7680KA-AC"

jlx-1

愛普生晶振,進口晶振,FC-135晶振,"FC-135 32.7680KA-AC",愛普生株式會社的前身是做鐘表電子產品發家的,所以他們研發量產的32.768KHz晶振精準都比較高,品質好,是數字顯示和時鐘智能電子產品最匹配的晶體元器件,尤其是這顆FC-135晶振在全球范圍內都赫赫有名.

jlx-2

愛普生晶振	符號	FC-135晶振	愛普生晶振基本信息對照表
Crystal標準頻率	f_nom	32.768kHz
儲存溫度	T_stg	-55°C — +125°C	裸存
工作溫度	T_use	-40°C — +85°C	愛普生晶振特定的溫度
激勵功率	DL	0.5μW (1.0μW Max.)	如你有最大激勵功率為1.0μW需求,請聯系我們金洛電子
精度	f_— l	±20ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	9pF, 12.5pF	可按客戶需求指定
串聯電阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
頻率老化	f_age	±3 ×10-6 / year Max.	+25°C,第一年

FC-135cct

jlx-4

操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用貼片晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。愛普生晶振,進口晶振,FC-135晶振
激勵功率
在時鐘晶體上施加過多驅動力，會導致產品特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。FC-135晶體,32.768KHz無源貼片型音叉晶振,進口3215mm兩腳石英晶體諧振器,"FC-135 32.7680KA-AC"
負載電容
振蕩電路中負載電容的不同，可能導致石英晶振振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。
jlx-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明FC-135音叉晶體所需電功率，其計算公式如下：
驅動能力 (P) = i2 Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加愛普生兩腳貼片晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。愛普生晶振,進口晶振,FC-135晶振,"FC-135 32.7680KA-AC"

sjzrhl_2

3.負載電容
如果振蕩電路中負載電容的不同，可能導致32.768K時鐘晶體振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。FC-135晶體,32.768KHz無源貼片型音叉晶振,進口3215mm兩腳石英晶體諧振器,"FC-135 32.7680KA-AC"
