EPSON晶振,無源晶振,FC-13E晶體

頻率：32.768KHz

尺寸：3.2*1.5*0.48mm

工作溫度:-40℃~+85℃

保存溫度:-55℃~+125℃

負載電容:12.5pF

32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSONdhl 愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.

JLX-1

RB-1 EPSON晶振,無源晶振,FC-13E晶體,自問世以來一直受到眾多生產廠家們的推崇,以3215mm超小的尺寸和32.768K的晶振頻率聞名全球,成為市場上最常用的石英晶振之一,被廣泛的應用到智能手機,智能手表/手環,時鐘基準設置,機器人,人工智能等領域產品,擁有非常優良的電氣特性,在全世界范圍內具有不小的人氣.3215二腳貼片晶振,32.768K無源諧振器,FC-13E晶振

JLX-2

愛普生晶振	單位	FC-13E晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.5μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±100 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	9pF、12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

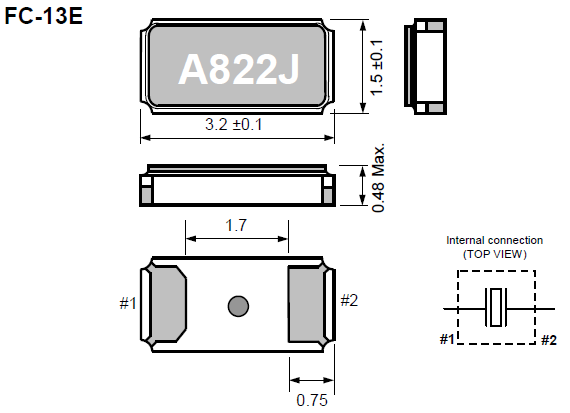

FC-13E 3215

JLX-4

存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存愛普生32.768K晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。 EPSON晶振,無源晶振,FC-13E晶體
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害貼片晶振FC-13E。如需在+150°C以上焊接晶體產品，建議使用SMD晶體。在下列回流條件下，對晶體產品甚至SMD晶振使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些3.2*1.5mm石英晶振。請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保石英晶振未撞擊機器或其他電路板等。3215二腳貼片晶振,32.768K無源諧振器,FC-13E晶振

JLX-5

RB-5 1、振蕩電路
晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。3215二腳貼片晶振,32.768K無源諧振器,FC-13E晶振
石英晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2、角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。EPSON晶振,無源晶振,FC-13E晶體

限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 p
