當前位置：首頁 » 石英晶振 » 百利通亞陶晶振 » 百利通亞陶晶振,2520晶振,FH晶振

prevnext

百利通亞陶晶振,2520晶振,FH晶振

頻率：38.400MHz

尺寸：2.5*2.0*0.6mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

BLT-2

Diodes 公司總部及美洲銷售辦公室位于美國德州普拉諾 (Plano) 與加州米爾皮塔斯 (Milpitas)。時鐘晶振聚焦于高成長終端用戶設備市場，例如電視/衛星機頂盒、可攜式 DVD 播放器、數據通訊設備、ADSL 調制解調器、電源供應器、醫療裝置 (非維生裝置/系統)、個人計算機與筆記本電腦、平面顯示器、數字相機、手機、AC-DC 與 DC-DC 轉換器、無線 802.11 LAN 存取點、無刷直流馬達風扇、序列連接及汽車應用。
百利通亞陶晶振集團將有效率的使用自然資源和能源,以便從源頭減少無源晶振廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意. 百利通亞陶晶振重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效.

JLX-1

百利通亞陶晶振,2520晶振,FH晶振.小體積貼片2520mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.5* 2.0*0.6mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.FH3840024Z晶振,38.4M小封裝晶體,FH晶振
臺灣亞陶晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

JLX-2

RB-2

亞陶晶振	單位	FH晶振	石英晶振基本條件
標準頻率	f_nom	16.000MHz~66.000MHz	標準頻率
儲存溫度	T_stg	-55°C ~+125°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10× 10-6 (標準), (±10× 10-6~ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net
頻率溫度特征	f_tem	±30/ ±530× 10-6/-40°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	7pF~32pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C ~ +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

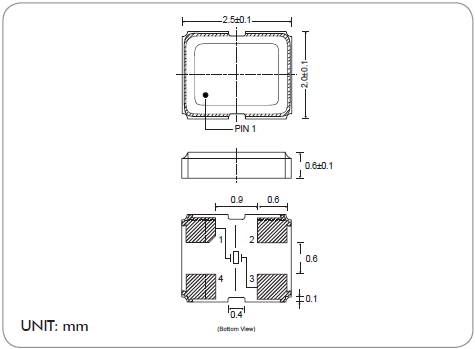

FH 2520

JLX-4

RB-4

清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個進口晶振產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。FH3840024Z晶振,38.4M小封裝晶體,FH晶振
撞擊
雖然高精度晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得進口貼片晶振產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。百利通亞陶晶振,2520晶振,FH晶振
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。請?jiān)跊]有直射陽光，不發生結露的場所保管。

JLX-5

RB-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明2520mm晶振振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2_Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。百利通亞陶晶振,2520晶振,FH晶振

sjzrhl_1

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加2520四腳SMD石英晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能導致2520石英晶體振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。FH3840024Z晶振,38.4M小封裝晶體,FH晶振

sjzrhl_3
