當前位置：首頁 » 石英晶振 » 百利通亞陶晶振 » 百利通亞陶晶振,貼片晶振,FL晶振

prevnext

百利通亞陶晶振,貼片晶振,FL晶振

頻率：24.000MHz

尺寸：3.2*2.5*0.65mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

Diodes 在中國上海、濟南、成都、揚州，以及香港、紐豪斯及臺北設有組裝與測試設施。另外在多個據點設有工程、銷售、倉儲及物流辦公室，包括臺北、香港、曼徹斯特、中國上海、深圳、南韓城南市以及德國慕尼黑，并于世界各地設有支持辦公室。石英晶體諧振器聚焦于高成長終端用戶設備市場，例如電視/衛星機頂盒、可攜式 DVD 播放器、數據通訊設備、ADSL 調制解調器、電源供應器、醫療裝置 (非維生裝置/系統)、個人計算機與筆記本電腦、平面顯示器、數字相機、手機等領域。
百利通亞陶晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,石英晶振,有源晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.我們將追求在資源利用上的零廢物率.壓電石英晶體元器件、壓電石英晶體、有源晶振原材料將得到循環和再利用以最大限度地減少對其處理量,同時節約資源.

JLX-1

BLT-1

百利通亞陶晶振,貼片晶振,FL晶振.3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求.
臺灣亞陶石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。FL2400022晶振,FL晶振,3225石英水晶振動子

JLX-2

RB-2

亞陶晶振	單位	FL晶振	石英晶振基本條件
標準頻率	f_nom	12.000MHz~66.000MHz	標準頻率
儲存溫度	T_stg	-55°C ~+125°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10× 10-6 (標準), (±10× 10-6~ ±30 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net
頻率溫度特征	f_tem	±30/ ±50× 10-6/-40°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	8pF~32pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C ~ +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

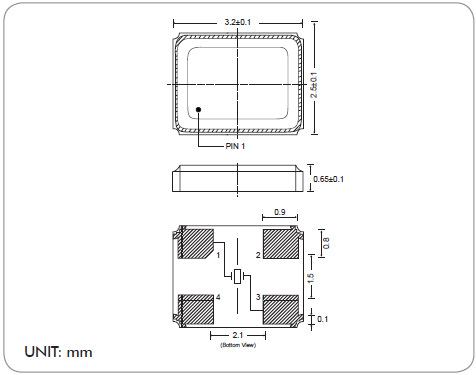

FL 3225

JLX-4

RB-4

機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。FL2400022晶振,FL晶振,3225石英水晶振動子
PCB設計指導
(1)理想情況下，機械蜂鳴器應安裝在一個獨立于32.768K晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2)在設計時請參考相應的推薦封裝。
(3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存耐高溫晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。百利通亞陶晶振,貼片晶振,FL晶振

JLX-5

RB-5

1、振蕩電路
亞陶3225mm石英晶振是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。百利通亞陶晶振,貼片晶振,FL晶振
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

晶體諧振腔的形式模式，但泛音振蕩或基波。
3225封裝晶振振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米。

cptj11

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。
適當的控制電阻值（RD）取決于進口亞陶貼片晶振的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
音叉式諧振器（kHz頻段）的參考值在100 K。FL2400022晶振,FL晶振,3225石英水晶振動子
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
