GXO-U100F/AI 25.0MHz|有源插件晶振|25MHz|英國Golledge晶振

頻率：25MHZ

尺寸：20.8mm x 13.08mm

GXO-U100F/AI 25.0MHz|有源插件晶振|25MHz|英國Golledge晶振,石英晶體振蕩器,GXO-U100F/AI 25.0MHz晶振,有源晶振,四腳插件晶振,頻率25MHz,英國Golledge晶振,電壓5.5V,工作溫度-40~85°C,精度25ppm,寬頻率晶振,耐高溫晶振,高精度晶振,智能家居晶振,安防設備晶振,通訊網絡晶振,工業應用晶振.

訂購熱線：0755-27837162

高端數碼電子諧振器,8045陶瓷殼2P晶振,NX8045GE晶振

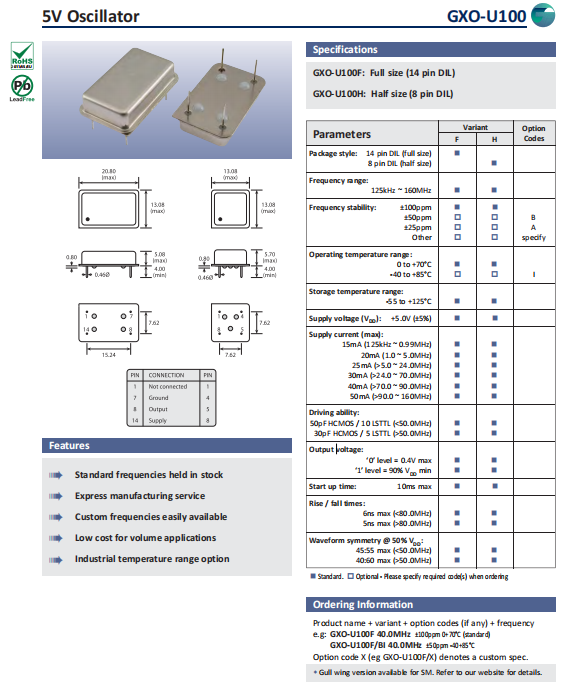

GXO-U100F/AI 25.0MHz|有源插件晶振|25MHz|英國Golledge晶振 參數

參數	GXO-U100F
頻率	25MHz
頻率公差	25ppm
電源電壓	+5.0V (±5%)
電源電流	30mA
駕駛能力	50pF HCMOS / 10 LSTTL
輸出電壓	‘0’ level = 0.4V max ‘1’ level = 90% VDD min
啟動時間	10ms max
上升與下降時間	6ns max
工作溫度	-40 to +85°C
保存溫度	–55 to +125°C
波形對稱@ 50% VDD	45:55 max

GXO-U100F/AI 25.0MHz|有源插件晶振|25MHz|英國Golledge晶振 特性

1.標準頻率庫存
2.快遞制造服務
3.定制頻率很容易獲得
4.批量應用的低成本
5.工業溫度范圍選擇

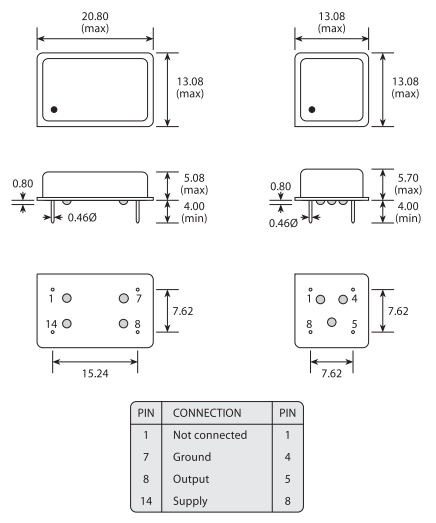

GXO-U100F/AI 25.0MHz|有源插件晶振|25MHz|英國Golledge晶振 尺寸圖

JLX-6

RB-6

wxewm

公司名：深圳市金洛鑫電子有限公司

聯系人：茹紅青

手機：13510569637

電話：0755-27837162

QQ號：657116624

微信公眾號：CITIZENCRYSTAL

搜狐公眾號：晶振石英晶振NDK晶振

郵箱：jinluodz@163.com

地址：深圳市寶安區41區甲岸路19號

網址：http://www.sdws.net/

關鍵詞：GXO-U100F/AI 25.0MHz 有源插件晶振 25MHz 英國Golledge晶振
