Raltron晶振,壓電石英晶體諧振器,H130A晶振

頻率：8.000MHz~150.000MHz

尺寸：5.0*3.2*1.1mm

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器.

訂購熱線：0755-27837162

Ral-1

Raltron公司正在其邁阿密，佛羅里達州開發和制造精密振蕩器。設施，而簡單的水晶
諧振器，石英晶體振蕩器和濾波器以及天線。Raltron積極追求領先的晶體和振蕩器技術，專注于會議客戶的需求。這確保客戶獲得最具成本效益的頻率管理產品在當今全球市場上可用。該產品旨在滿足消費者應用的關鍵要求，如電池操作相關的低尺寸，小尺寸和低功耗。
RALTRON晶振集團建立一種可測量的發展和改進的目標指標，定期進行內審和管理評審。在現有的或新生的各種活動中不斷監測和改進環境績效。通過對石英晶振生產活動的持續改進和促進對低效或無效的環境法律法規進行合理化轉變，努力提高環境管理中資本的效力。

JLX-1

Ral-2

Raltron晶振,壓電石英晶體諧振器,H130A晶振.小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,5032mm晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
拉隆石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體諧振器元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。5032壓電石英晶體,進口無源SMD晶振,H130A晶振

JLX-2

RB-2

Raltron晶振	單位	H130A晶振	石英晶振基本條件
標準頻率	f_nom	8.000MHZ~150.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +90°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100~300μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10-6 (標準), (±10 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF~32pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

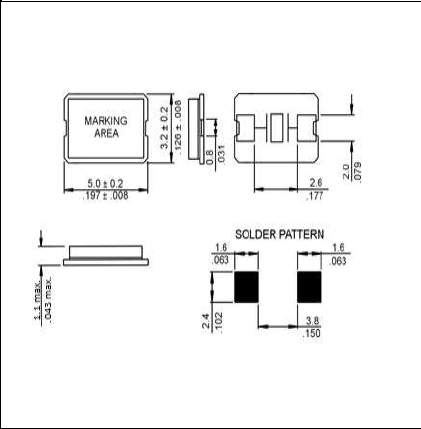

H130A 5032

JLX-4

RB-4

超聲波清洗
（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下，晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。Raltron晶振,壓電石英晶體諧振器,H130A晶振
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因為晶體可能受到破壞。
（3）請勿清洗開啟式產品
（4）對于可清洗產品，應避免使用可能對進口貼片晶振產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。5032壓電石英晶體,進口無源SMD晶振,H130A晶振
使用環境（溫度和濕度）
請在規定的溫度范圍內使用貼片石英晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。

JLX-5

RB-5

1、振蕩電路
5032陶瓷二腳晶振是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。Raltron晶振,壓電石英晶體諧振器,H130A晶振
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。
兩腳貼片晶振振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。5032壓電石英晶體,進口無源SMD晶振,H130A晶振

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。
適當的控制電阻值（RD）取決于5032無源晶振的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
