當前位置：首頁 » 石英晶振 » 鴻星晶振 » 鴻星晶振,貼片晶振,HCX-3SB晶振,進口無源晶振

prevnext

鴻星晶振,貼片晶振,HCX-3SB晶振,進口無源晶振

頻率：10~54MHZ

尺寸：3.2*2.5*0.75mm

3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

車載安防貼片諧振器,高端3225金屬面晶振,HCX-3SB晶振

鴻星晶振致力于提供客戶最優異的質量、服務及價值，專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進。我們的產品作為一個健康的心臟為客戶服務，因此我們投資建立一個有能力的團隊和基礎設施，為我們生產的每一個產品。公司建立平臺有機的學習鼓勵跨職能團隊的工作保持更好的環境和產品改進。我們投資在團隊能力、基礎建設是為了讓客戶每個產品的心臟都健康的跳動。因此鴻星建立有機學習成長的平臺，激勵跨單位團隊合作的活動，要為更好的環境與產品不斷的改善。鴻星的核心精神：誠信負責、團隊合作、專業創新、積極成長。HOSONIC以先進技術、優異質量、完善服務，成為晶體產業最具競爭優勢的品牌。車載安防貼片諧振器,高端3225金屬面晶振,HCX-3SB晶振
優秀同仁是公司無價的資產，也是公司成長發展的伙伴，更是維系公司競爭力與創造進口晶振價值的命脈。在以人為本，充分尊重人性的理念上，我們以溝通來達成共識，以相互尊重維系組織和諧氣氛，創造適性的工作環境，讓鴻星成為一個高度凝聚力的大家庭。我們要求同仁自我管理，并不斷的成長進步，讓員工有能力于工作，意愿于工作并滿意于工作，鼓勵員工去達成公司指定的目標。

車載安防貼片諧振器,高端3225金屬面晶振,HCX-3SB晶振

鴻星晶振,貼片晶振,HCX-3SB晶振,進口無源晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從10MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準。
晶振高精密點膠技術：石英晶振晶片膠點的位置、大小：位置準確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。1、點膠時應注意膠點的大小和位置。不宜過大或過小。（生產現場應該有很多照片）2、導電膠應注意有效期、儲存溫度、開蓋次數、充分攪拌、室溫放置時間、烤膠最高溫度、烤膠時間、升溫速率、升溫起始最高溫度。3、微調：使用真空鍍膜原理，微調晶體諧振器的頻率達到規定要求（標稱值/目標值）。也有離子刻蝕法進行微調。4、注意：微調時應注意微調偏位、微調量過大（主要是被銀頻率影響）、微調 MASK 的選用。車載安防貼片諧振器,高端3225金屬面晶振,HCX-3SB晶振

車載安防貼片諧振器,高端3225金屬面晶振,HCX-3SB晶振

鴻星晶振	單位	HCX-2SB晶振	石英晶振基本條件
標準頻率	f_nom	10~54MHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-20°C ~+85°C	標準溫度
激勵功率	DL	100~200μW Max.	推薦:100μW ～ 200μW
頻率公差	f_— l	±10 ,±15 ,±30 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±50 × 10-6/-30°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	6~20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-30°C — +85°C, DL = 100μW
頻率老化	f_age	±2× 10-6 / year Max.	+25°C,第一年

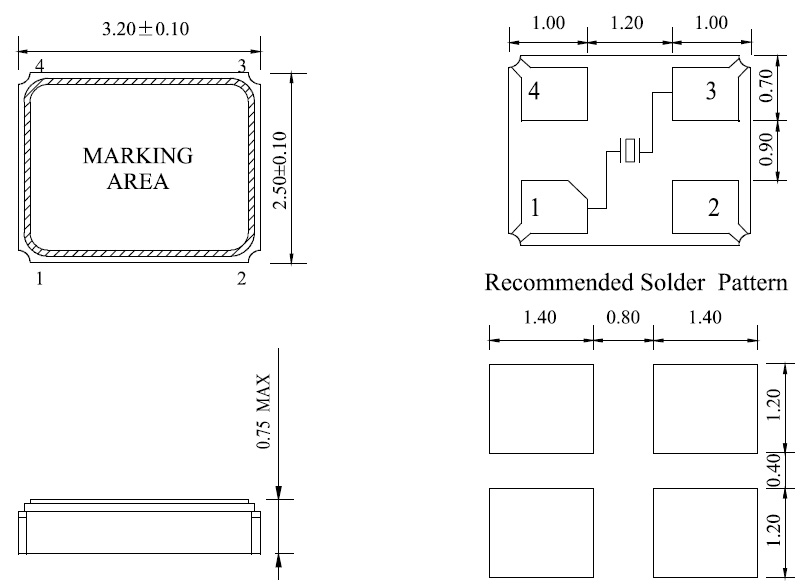

HCX-3SB 3225

車載安防貼片諧振器,高端3225金屬面晶振,HCX-3SB晶振

所有產品的共同點:1：抗沖擊:抗沖擊是指晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。 2：輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。 3：化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。鴻星晶振,貼片晶振,HCX-3SB晶振,進口無源晶振
4：粘合劑:請勿使用可能導致石英晶體諧振器所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。） 5：鹵化合物:請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。6：靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。車載安防貼片諧振器,高端3225金屬面晶振,HCX-3SB晶振
晶體諧振器產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。

車載安防貼片諧振器,高端3225金屬面晶振,HCX-3SB晶振

驅動能力:驅動能力說明四腳貼片晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。鴻星晶振,貼片晶振,HCX-3SB晶振,進口無源晶振

sjzrhl_1

汽車電子晶振測試條件:(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。? 電源電壓阻抗低于電阻 2Ω。(2) 其他:? 輸入電容低于 15 pF? 5倍頻率范圍或更多測量頻率。? 鉛探頭應盡可能短。? 測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3) 其他:? CL包含探頭電容。? 應使用帶有小的內部阻抗的電表。? 使用微型插槽，以觀察波形。(請勿使用該探頭的長接地線.)

scbx_2

振蕩頻率測量:必須盡可能地測量安裝在進口貼片藍牙晶振電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過3225mm貼片晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
