當前位置：首頁 » 石英晶振 » 京瓷晶振 » 京瓷晶振,有源晶振,KC5032A-CM晶振,KC5032A30.0000CM0E00晶振

prevnext

京瓷晶振,有源晶振,KC5032A-CM晶振,KC5032A30.0000CM0E00晶振

頻率：1.8~50MHZ

尺寸：5.0*3.2mm

5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊盤,及IR回流焊盤(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

訂購熱線：0755-27837162

京瓷晶振,有源晶振,KC5032A-CM晶振,KC5032A30.0000CM0E00晶振, 石英晶振的研磨技術：通過對晶振切割整形后的晶片進行研磨，使石英晶振的晶片達到（厚度/頻率）的一定范圍。石英晶振晶片厚度與頻率的關系為：在壓電晶體行業，生產晶振頻率的高低是顯示鴻星技術水平的一個方面，通過理論與實際相結合，累積多年的晶振研磨經驗，通過深入細致地完善石英晶振研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇；

小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.

京瓷晶振集團在全球的事業涉及原料、零件、設備、機器，以及服務、網絡等各個領域。在集團內部，若將相關的有源晶振,壓控晶體振蕩器, 晶振,石英晶振, 石英晶體振蕩器等產品和事業視為一條生產線，其開發、生產、銷售以及物流等等，所有程序都被有機地結合起來，并且有效地利用現有經營資源，通過發揮協同效應，使其構筑得更加牢固。

京瓷晶振所有的生產線都具備順應時代變化的速度感，通過融合集團的獨特技術，進一步積極創造新產品、開拓新市場。為了回應客戶的期待，京瓷石英晶體振蕩器,有源晶振，石英晶振 ,壓控振蕩器,在價格、質量、服務等所有方面都滲透“客戶第一”的理念，不斷為全球市場奉獻新價值。

京瓷晶振規格	KC5032A-CM晶振
驅動輸出	CMOS
常用頻率	1.8~50MHZ
工作電壓	+1.6~5.5V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
靜態電流	（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO輸出電壓	0.8Vp-p min.
TCXO輸出負載	（10kΩ//10pF) ±10％
常規溫度偏差	±20/30/50×10-6 (After 2 reflows)
頻率溫度偏差	±30×10-6/-40℃～+85℃
頻率溫度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日產有源兆赫茲晶振型號列表：

Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC3225A-C3, Kyocera	Active	12MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A-C3, Kyocera	Active	12MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A-C3, Kyocera	Active	12MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A-C3, Kyocera	Active	25MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A-C3, Kyocera	Active	25MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)

Kyocera日產有源兆赫茲晶振代碼列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC5032A30.0000CM0E00	AVX Corp/Kyocera Corp	KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A30.0000CM0E00	AVX Corp/Kyocera Corp	KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A30.0000CM0E00	AVX Corp/Kyocera Corp	KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC3225A12.0000C30E00	AVX Corp/Kyocera Corp	KC3225A-C3, Kyocera	Active	12MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A12.0000C30E00	AVX Corp/Kyocera Corp	KC3225A-C3, Kyocera	Active	12MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A12.0000C30E00	AVX Corp/Kyocera Corp	KC3225A-C3, Kyocera	Active	12MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A25.0000C30E00	AVX Corp/Kyocera Corp	KC3225A-C3, Kyocera	Active	25MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A25.0000C30E00	AVX Corp/Kyocera Corp	KC3225A-C3, Kyocera	Active	25MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)

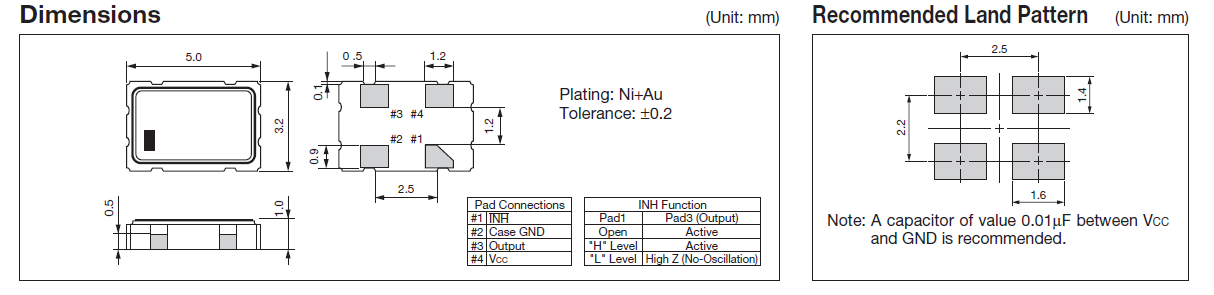

KC5032A-CM 5032

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些進口晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。京瓷晶振,有源晶振,KC5032A-CM晶振,KC5032A30.0000CM0E00晶振

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至OSC晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英振蕩器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量5032有源進口晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）. 京瓷晶振,有源晶振,KC5032A-CM晶振,KC5032A30.0000CM0E00晶振

20181212163902

如果振蕩電路中負載電容的不同，可能導致貼片型TCXO晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容.

20181212163917

振蕩電路:晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定3.2*2.5mm貼片晶振振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

角色的分量與參考值:在超薄型石英晶體振蕩器振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

20181212163852
