當前位置：首頁 » 石英晶振 » 京瓷晶振 » 京瓷晶振,有源晶振,KC5032A-C1晶振,KC5032A64.0000C10E00晶振

prevnext

京瓷晶振,有源晶振,KC5032A-C1晶振,KC5032A64.0000C10E00晶振

頻率：50~135MHZ

尺寸：5.0*3.2mm

小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應50.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

京瓷晶振,有源晶振,KC5032A-C1晶振,KC5032A64.0000C10E00晶振, 貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等數碼產品類別,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛工作的高溫回流溫度曲線要求.

京瓷晶振為了人類和社會的進步與發展以獨創性和高品質，不斷創造進口晶振新價值。為此追求事物的本質，力求提高品質以自身的技術、視角，開拓適應時代和市場需求的價值。同時在開展各項事業時，以“創造超出顧客期望值的價值”為信念，承諾“帶來感動和歡喜的表現（技術、品質和適應能力）”.

日本京瓷晶振株式會社保持公正、體面的工作精神,尊重人,我們的工作,我們的公司和我們的全球社區.提供的材料和知識有機會增長我們所有的員工,并通過我們的共同努力,為社會和人類的進步做出貢獻.石英晶體，貼片振蕩器, 溫補晶振對于手機、數碼相機和其他數字設備關鍵部件的性能有重要影響.京瓷晶振設備是世界領先生產石英晶振設備的廠商之一,涵蓋各個方面的生產增長的合成石英晶體使用石英晶體生產最終產品,包括石英晶振,石英晶體振蕩器,以及過濾器和光學設備.

京瓷晶振規格	KC5032A-C1晶振
驅動輸出	CMOS
常用頻率	50~135MHZ
工作電壓	+1.6~3.63V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
靜態電流	（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO輸出電壓	0.8Vp-p min.
TCXO輸出負載	（10kΩ//10pF) ±10％
常規溫度偏差	±20/30/50×10-6 (After 2 reflows)
頻率溫度偏差	±30×10-6/-40℃～+85℃
頻率溫度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日產有源兆赫茲晶振型號列表：

Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC5032A-C1, Kyocera	Active	64MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A-C1, Kyocera	Active	64MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A-C1, Kyocera	Active	64MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A-CM, Kyocera	Active	40MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A-CM, Kyocera	Active	40MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A-CM, Kyocera	Active	40MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)

Kyocera日產有源兆赫茲晶振代碼列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC5032A64.0000C10E00	AVX Corp/Kyocera Corp	KC5032A-C1, Kyocera	Active	64MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A64.0000C10E00	AVX Corp/Kyocera Corp	KC5032A-C1, Kyocera	Active	64MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A64.0000C10E00	AVX Corp/Kyocera Corp	KC5032A-C1, Kyocera	Active	64MHz	1.6 V ~ 3.63 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A40.0000CM0E00	AVX Corp/Kyocera Corp	KC5032A-CM, Kyocera	Active	40MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A40.0000CM0E00	AVX Corp/Kyocera Corp	KC5032A-CM, Kyocera	Active	40MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A40.0000CM0E00	AVX Corp/Kyocera Corp	KC5032A-CM, Kyocera	Active	40MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A30.0000CMGE00	AVX Corp/Kyocera Corp	KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)

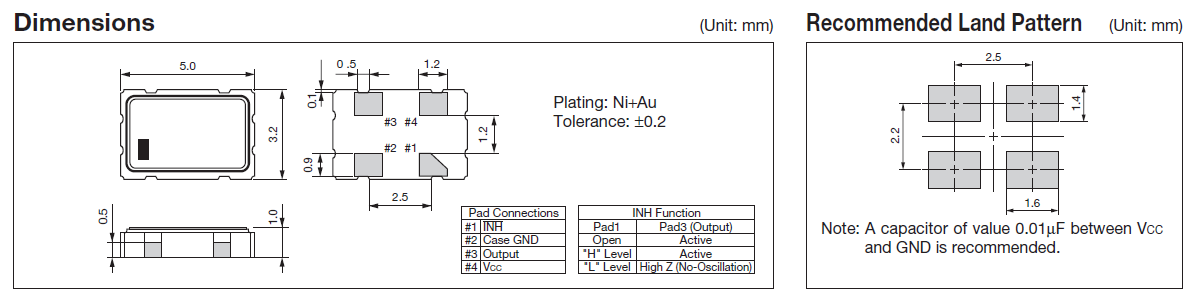

KC5032A-C1 5032

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英貼片晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。京瓷晶振,有源晶振,KC5032A-C1晶振,KC5032A64.0000C10E00晶振

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些日產石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至有源貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

振蕩補償:除非在貼片型高性能振蕩器振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。京瓷晶振,有源晶振,KC5032A-C1晶振,KC5032A64.0000C10E00晶振

20181212163930

如果振蕩電路中負載電容的不同，可能導致四腳有源晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容.

20181212163917

振蕩電路的檢查方法:振蕩頻率測量:必須盡可能地測量安裝在兆赫茲石英振蕩器電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。

接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過金屬面5032振蕩器輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。

20181212163818
