京瓷晶振,有源晶振,KC7050P-L2晶振,KC7050P125.000L20E00晶振

頻率：50~190MHZ

尺寸：7.0*5.0mm

小型貼片晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.

訂購熱線：0755-27837162

京瓷晶振,有源晶振,KC7050P-L2晶振,KC7050P125.000L20E00晶振, 注重所使用水晶、研磨砂的選擇等；注重石英晶振研磨用工裝如：游輪的設計及選擇，從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制，最終使可研磨的石英晶振晶片的厚度越來越薄，貼片晶振晶片的頻率越來越高，為公司在高頻石英晶振的研發生產打下堅實基礎，提升了晶振廠家的競爭力，使晶振廠家高頻石英晶振的研發及生產領先于國內其它公司。

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面石英晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

為打造能讓客戶滿意的質量，京瓷晶振集團制定了“京瓷晶振質量方針”。所有業務均根據該京瓷晶振品質方針來開展，力爭成為全球信賴的企業。另外，從計劃階段著手，致力于為客戶提供滿意的壓電石英晶體產品。京瓷晶振質量方針：1.優先考慮地球環境與產品安全。2.堅持客戶第一原則，提供富有魅力的產品與服務。3.從最初開始，正確地工作，成為全球質量領軍企業。

京瓷晶振所有的生產線都具備順應時代變化的速度感，通過融合集團的獨特技術，進一步積極創造新產品、開拓新市場。為了回應客戶的期待，京瓷石英晶體振蕩器,有源晶振，石英晶振 ,壓控振蕩器,在價格、質量、服務等所有方面都滲透“客戶第一”的理念，不斷為全球市場奉獻新價值。

京瓷晶振規格	KC7050P-L2晶振
驅動輸出	LVDS
常用頻率	50~190MHZ
工作電壓	+2.375~2.625V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
靜態電流	（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO輸出電壓	0.8Vp-p min.
TCXO輸出負載	（10kΩ//10pF) ±10％
常規溫度偏差	±20/30/50×10-6 (After 2 reflows)
頻率溫度偏差	±30×10-6/-40℃～+85℃
頻率溫度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日產有源兆赫茲晶振型號列表：

Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KV7050B-C3, Kyocera	Active	54MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KV7050B-C3, Kyocera	Active	54MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P-P3, Kyocera	Active	100MHz	3.3V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P-P3, Kyocera	Active	100MHz	3.3V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P-P3, Kyocera	Active	100MHz	3.3V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P-L2, Kyocera	Active	125MHz	2.5V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.063" (1.60mm)
KC7050P-L2, Kyocera	Active	125MHz	2.5V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.063" (1.60mm)
KC7050P-L2, Kyocera	Active	125MHz	2.5V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.063" (1.60mm)

Kyocera日產有源兆赫茲晶振代碼列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KV7050B54.0000C3GD00	AVX Corp/Kyocera Corp	KV7050B-C3, Kyocera	Active	54MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KV7050B54.0000C3GD00	AVX Corp/Kyocera Corp	KV7050B-C3, Kyocera	Active	54MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P100.000P30E00	AVX Corp/Kyocera Corp	KC7050P-P3, Kyocera	Active	100MHz	3.3V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P100.000P30E00	AVX Corp/Kyocera Corp	KC7050P-P3, Kyocera	Active	100MHz	3.3V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P100.000P30E00	AVX Corp/Kyocera Corp	KC7050P-P3, Kyocera	Active	100MHz	3.3V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P125.000L20E00	AVX Corp/Kyocera Corp	KC7050P-L2, Kyocera	Active	125MHz	2.5V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.063" (1.60mm)
KC7050P125.000L20E00	AVX Corp/Kyocera Corp	KC7050P-L2, Kyocera	Active	125MHz	2.5V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.063" (1.60mm)
KC7050P125.000L20E00	AVX Corp/Kyocera Corp	KC7050P-L2, Kyocera	Active	125MHz	2.5V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.063" (1.60mm)

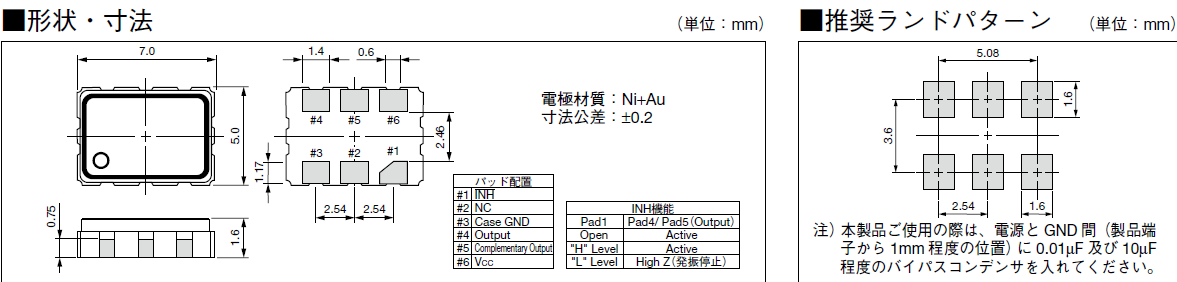

KC7050P_L2L3_7_5 OSC

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于進口振蕩器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。京瓷晶振,有源晶振,KC7050P-L2晶振,KC7050P125.000L20E00晶振

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些金屬面晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至OSC貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量兆赫茲貼片晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）. 京瓷晶振,有源晶振,KC7050P-L2晶振,KC7050P125.000L20E00晶振

20181212163902

此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過7050六引腳石英晶振電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。

20181212163938

振蕩電路:晶體諧振器是無源元件，因此受到低消耗有源晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

角色的分量與參考值:在普通有源晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

20181212163852
