貼片晶振,國產晶振,LUO-2520晶振

頻率：12.000MHz~66.000MHz

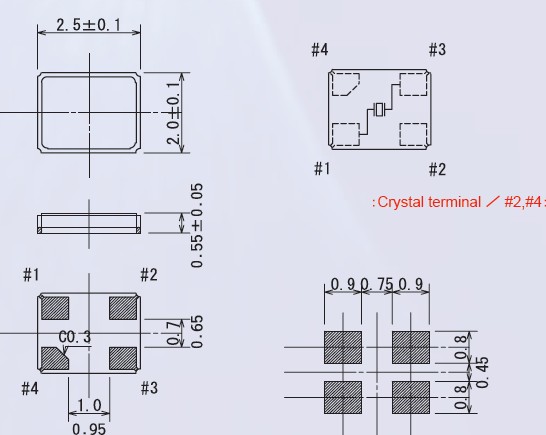

尺寸：2.5*2.0*0.55mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

深圳市金洛鑫電子擁有十年生產技術與管理經驗,嚴格執行質量體系認證.金洛鑫電子所生產的貼片晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.公司產品全部環保并且符合歐盟標準,產品有石英晶體諧振器,石英晶體振蕩器,貼片晶振,圓柱晶振,SMD晶振系列.其中我司的SMD陶瓷中頻濾波器,SMD陶瓷諧振器等晶振,在通訊機和高檔次游戲機上使用時與日本村田（MURATA）公司性能兼容,體積小,高性能,超薄型.

金洛鑫電子是深圳乃至國內占高技術創新前沿的數一數二的擁有大型生產工廠的晶振廠家之一,自主研發量產的晶振有3*8,2*6,32.768K,7050mm,6035mm,5032mm,4025mm,3225mm,2520mm等多款貼片型或插件型晶振,保證正品,每一顆貼片晶振都是經過三十幾道工序精心打造,主要面向的客戶群體有電子產品生產商,智能手機,智能家居,無人機,機器人,數碼IT,鐘表類等多個產品領域.
JLX-1

RB-1

貼片晶振,國產晶振,LUO-2520晶振.2.5*2.0mm貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，貼片石英晶振目前主要使用的有 AT 切、BT 切。2.5*2.0mm無源諧振器,無線模塊晶振,LUO-2520晶振

JLX-2

RB-2

石英晶振	標示	LUO-2520晶振	基本信息對照表
crystal標準頻率	f_nom	12.000MHz~66.000MHz	標準頻率
儲存溫度	T_stg	-40°C~+90°C	裸存
工作溫度	T_use	-30°C~+85°C	晶振標準溫度
激勵功率	DL	10（100）μW Max.	推薦:10μW ～ 100μW
頻率公差	f_— l	±10× 10^-6 (標準)	+25°C 對于超出標準的規格說明
頻率溫度特征	f_tem	±10、±15× 10^-6/-30°C ~+85°C	超出標準的規格請聯系金洛鑫電子.
負載電容	CL	8pF、12pF	超出標準說明,請聯系金洛鑫電子.
串聯電阻（ESR）	R₁	如下表所示	-30°C ~+85°C, DL = 100μW
頻率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

JLX-3

2520

JLX-4

RB-4

超聲波清洗
（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下，晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。
（2）使用時鐘晶振和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因為晶體可能受到破壞。
（3）請勿清洗開啟式產品
（4）對于可清洗產品，應避免使用可能對石英水晶諧振器產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。2.5*2.0mm無源諧振器,無線模塊晶振,LUO-2520晶振
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用高精度晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
激勵功率
在晶體單元上施加過多驅動力，會導致小體積晶振特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
負載電容
振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。貼片晶振,國產晶振,LUO-2520晶振
