當前位置：首頁 » 石英晶振 » 愛普生晶振 » 愛普生晶振,貼片晶振,MA-306晶振,石英諧振器,MA-306 32.0000M-C0:ROHS

prevnext

愛普生晶振,貼片晶振,MA-306晶振,石英諧振器,MA-306 32.0000M-C0:ROHS

頻率：14~41MHZ

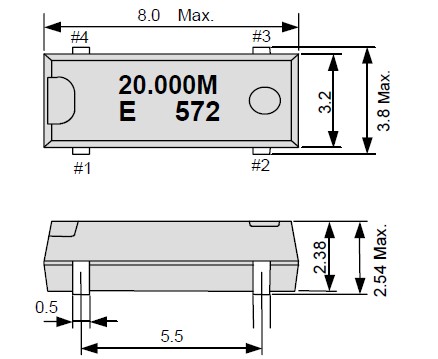

尺寸：8.0*3.8*2.54mm

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器."MA-306 32.0000M-C0:ROHS"也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

8038日產陶瓷面晶振,無源石英貼片諧振器,MA-306晶振

在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768K晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 　愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.
愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差小）的中間領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等.等用途.8038日產陶瓷面晶振,無源石英貼片諧振器,MA-306晶振,"MA-306 32.0000M-C0:ROHS"

8038日產陶瓷面晶振,無源石英貼片諧振器,MA-306晶振

愛普生晶振,貼片晶振,MA-306晶振,石英諧振器,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型,薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。8038日產陶瓷面晶振,無源石英貼片諧振器,MA-306晶振,"MA-306 32.0000M-C0:ROHS"

愛普生晶振	單位	MA-306晶振	石英晶振基本條件
標準頻率	f_nom	14.000MHZ~41.000MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +100°C	裸存
工作溫度	T_use	-20°C ～ +70°C	標準溫度
激勵功率	DL	10~100μW Max.	推薦:10μW ～ 100μW
頻率公差	f_— l	±50 × 10-6 (標準), (±50× 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±30× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	10pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

8038日產陶瓷面晶振,無源石英貼片諧振器,MA-306晶振

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。愛普生晶振,貼片晶振,MA-306晶振,石英諧振器
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。噪音：在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路：電源的線路阻抗應盡可能低。輸出負載：建議將石英貼片晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理：未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響：重復的溫度巨大變化可能會降低受損害的無源石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向：振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電：不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。8038日產陶瓷面晶振,無源石英貼片諧振器,MA-306晶振,"MA-306 32.0000M-C0:ROHS"

8038日產陶瓷面晶振,無源石英貼片諧振器,MA-306晶振

驅動能力：驅動能力說明振蕩晶體單元所需電功率，8038晶振其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。愛普生晶振,貼片晶振,MA-306晶振,石英諧振器,"MA-306 32.0000M-C0:ROHS"

8038日產陶瓷面晶振,無源石英貼片諧振器,MA-306晶振

1、振蕩電路：晶體諧振器是無源元件，因此受到壓電石英晶體電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2。角色的分量與參考值：數碼相機晶振在振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

8038日產陶瓷面晶振,無源石英貼片諧振器,MA-306晶振

測試條件：(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。? 電源電壓阻抗低于電阻 2Ω。(2) 其他? 輸入電容低于 15 pF? 5倍頻率范圍或更多測量頻率。? 鉛探頭應盡可能短。? 測量頻率時，探頭阻抗將高于 1MΩ。當波形經過8.0x3.8mm石英晶體振蕩器的放大器時，可同時進行測量。(3) 其他：? CL包含探頭電容。? 應使用帶有小的內部阻抗的電表。? 使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）
