愛普生晶振,無源晶振,MC-30AY晶體,MC-30AY 32.7680K-A3:PURE SN

頻率：32.768KHz

尺寸：8.0*3.8*2.54mm

工作溫度:-40℃~+125℃

保存溫度:-55℃~+125℃

負載電容:12.5pF

貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,符合無鉛標準."MC-30AY 32.7680K-A3:PURE SN"

訂購熱線：0755-27837162

晶振技術參數點擊下載

愛普生株式會社主要從事壓電石英晶振系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產."MC-30AY 32.7680K-A3:PURE SN",蘇州愛普生工廠就以生產高端的石英晶體振蕩器為主,普通石英晶體諧振器為輔.愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件.

JLX-1

RB-1 愛普生晶振,無源晶振,MC-30AY晶體,"MC-30AY 32.7680K-A3:PURE SN",在整個行業里8.0*3.8mm尺寸的32.768K晶體一直以來都是大體積晶振中的佼佼者,雖然相較于其他小型晶體元器件,在外形上沒有占太大優勢,在性能方面MC-30AY晶體卻并不遜色,頻率有±20ppm~±100ppm之間可以選擇,因此適用范圍更加廣泛,具有多用途特性.MC-30AY晶振,大體積石英晶體諧振器,高精度32.768K晶體

JLX-2

RB-2

愛普生晶振	單位	MC-30AY晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +125°C	標準溫度
激勵功率	DL	0.5μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20ppm、±50ppm、±100ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.sdws.net/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

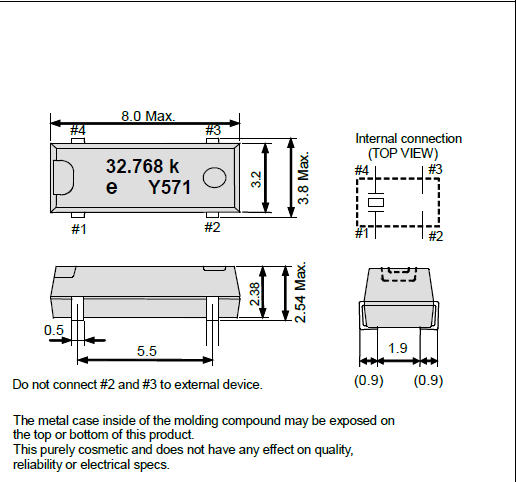

MC-30AY 8038

JLX-4

關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。愛普生晶振,無源晶振,MC-30AY晶體,"MC-30AY 32.7680K-A3:PURE SN"
由于晶體MC-30AY的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然愛普生時鐘模塊晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
MC-30AY貼片晶振支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得貼片晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。MC-30AY晶振,大體積石英晶體諧振器,高精度32.768K晶體,"MC-30AY 32.7680K-A3:PURE SN"
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化，請在沒有直射陽光，不發生結露的場所保管。

JLX-5

RB-5 1、振蕩電路
晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
無源晶振的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2、角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路，除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

石英晶振的形式模式，但泛音振蕩或基波。
振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。

cptj11

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。MC-30AY晶振,大體積石英晶體諧振器,高精度32.768K晶體
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。愛普生晶振,無源晶振,MC-30AY晶體,"MC-30AY 32.7680K-A3:PURE SN"
適當的控制電阻值（RD）取決于石英晶體諧振器的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
